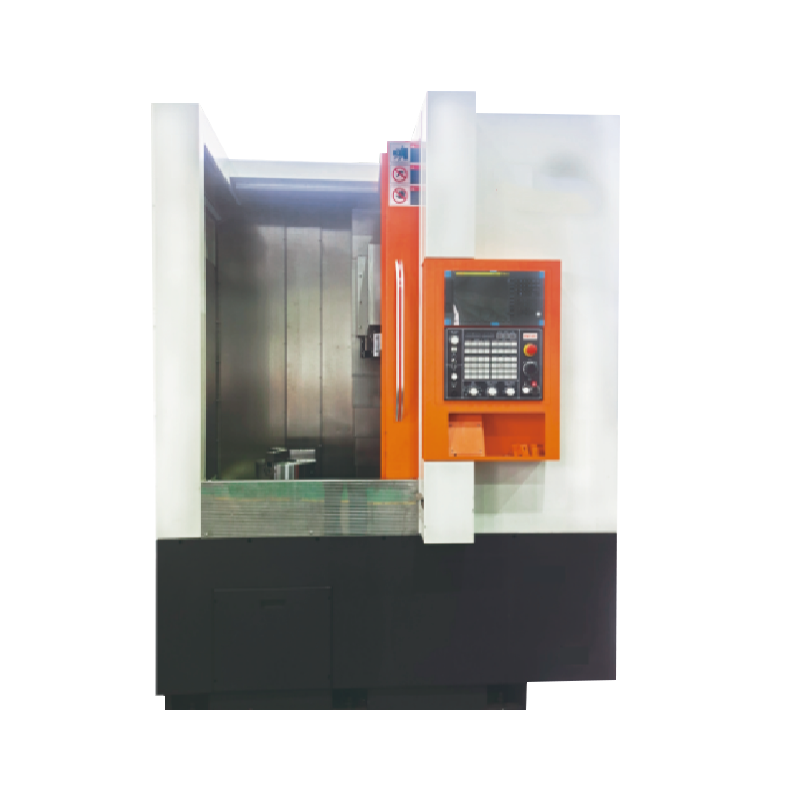

Prečo zvoliť CNC jednokolový zvislý sústruh? Vysvetlilo päť hlavných výhod

1. Úloha CNC jednokolový vertikálny sústruh

CNC jednokolový zvislý sústruh je dôležitým zariadením v oblasti moderného mechanického spracovania. Integruje technológiu počítačovej digitálnej kontroly a tradičné funkcie spracovania sústruhu a špeciálne sa používa na spracovanie veľkých a ťažkých obrobkov. V porovnaní s tradičnými horizontálnymi sústruhami mu vertikálna štruktúra dodáva jedinečnú výhodu pri spracovaní obrobkov s nadváhou a stala sa nevyhnutným spracovacím zariadením v odvetviach, ako je letecký priestor, energetické vybavenie a ťažké stroje.

Vertikálne sústruhy CNC sa používajú hlavne na dokončenie nasledujúcich typov úloh spracovania:

Opakovanie veľkých častí disku: ako sú disky turbíny, medzery, príruby atď.

Stručný rotujúca telesná spracovanie tela: Obrobky veľkého hriadeľa a valca

Komplexné povrchové spracovanie: Vysoké precízne rezanie komplexných trojrozmerných povrchov sa dosahuje prostredníctvom systému CNC

Vysoko precízne spracovanie vnútorného/vonkajšieho kruhu: Zabezpečte rozmerovú presnosť a toleranciu formy a polohy obrobku

Koncová tvár a spracovanie drážok: Dokončite koncové rezanie tváre a rôzne spracovanie drážok obrobku

Pracovný systém vertikálneho sústruhu CNC jedno stĺpca sa skladá hlavne z nasledujúcich častí:

Mechanická štruktúra: Prijíma vertikálne rozloženie jednostrannej stĺpce, pozostávajúce z pracovného stola, stĺpca, priečneho lúča, držiaka nástroja atď.

Systém CNC: Ako „mozog“ zariadenia prijíma pokyny na spracovanie programu a riadi každú pohybovú osi pohybu

Systém pohonu: vrátane servomotorov, guľôčkových skrutiek atď. Na dosiahnutie presného riadenia pohybu

Systém merania: Mriežky pravítka, kódovače a ďalšie zariadenia spätnej väzby zabezpečujú presnosť spracovania

Počas spracovania je obrobok zvislý na rotujúcom pracovnom stole a nástroj sa pohybuje pozdĺž osí x a z pod kontrolou systému CNC. Materiál sa odstráni rezaním a nakoniec sa vytvoria časti požadovaného tvaru a veľkosti.

2. Päť výhod vertikálneho sústruhu CNC jednostlák

• Stabilná štruktúra, vhodná na ťažké spracovanie obrobku

Výhody: Vertikálne usporiadanie umožňuje hmotnosti obrobku konať priamo na pracovnom stole, čím sa znižuje riziko deformácie konzoly a zlepšuje stabilitu spracovania.

Jednostlová štruktúra silná tuhosť, vhodná pre stredné až veľké obrobky (napríklad príruby veternej energie, veľké prevody atď.).

Pracovník má silnú zaťažovaciu kapacitu a môže ľahko prenášať niekoľko ton alebo dokonca desiatky ton obrobkov, čím sa zabráni problému deformácie horizontálnych sústruhov spôsobených nadmernou hmotnosťou obrobku.

Ľahké upínanie, zvlášť vhodné pre časti diskov a valcov s veľkým priemerom a miernou výškou.

• Vysoko presné spracovanie na splnenie prísnych technických požiadaviek

Výhody: Mechanizmus presnosti prenosu systému CNC na zabezpečenie presnosti spracovania na úrovni mikrónu.

Systém CNC (napríklad Fanuc, Siemens) poskytuje vysoko presné interpolácie na dosiahnutie komplexného spracovania obrysov (napríklad zakrivené povrchy, zužovanie, vlákna atď.).

Vodiace koľajnice s vysokou rigiditou loptičky znižujú vibrácie a chyby a presnosť opakovaného umiestnenia môže dosiahnuť ± 0,005 mm.

Automatické funkcie merania a kompenzácie (napríklad kompenzácia opotrebovania nástroja a kompenzácia tepelnej deformácie) ďalej zlepšujú konzistentnosť spracovania.

• Vysoká účinnosť spracovania a vysoký stupeň automatizácie

Výhody: Programovanie CNC Automatického systému zmien nástroja značne zvyšuje efektívnosť výroby.

Spracovanie prepojenia viacerých osôb, jedno upínanie na dokončenie viacerých procesov, ako je otáčanie, mletie, vŕtanie atď., Zníženie času na zmenu stroja.

Automatická veža (voliteľné stanice 8-12) podporuje rýchlu zmenu nástroja a je vhodná na hromadnú výrobu.

Môže integrovať nakladanie robotov a vykladanie na dosiahnutie bezpilotnej výroby a zníženie nákladov na pracovnú silu.

• Silná adaptabilita na uspokojenie diverzifikovaných potrieb spracovania

Výhody: Uplatňuje sa na rôzne materiály a priemyselné odvetvia so silnými flexibilnými výrobnými schopnosťami.

Spracovateľné materiály: oceľ, liatina, hliníková zliatina, zliatina titánu, kompozitné materiály atď.

Široko používané v priemysle:

Energetický priemysel (príruba veternej energie, komponenty jadrovej energie)

Aerospace (puzdro motora, disk turbíny)

Koľajová doprava (kolesá, brzdové disky)

Vojenská výroba (veľké hriadele, súčasti bývania)

Podpora prispôsobená konfigurácia (napríklad pridanie frézovej hlavy, osi y), ktorá spĺňa špeciálne požiadavky na proces.

• Ľahká prevádzka a nízke náklady na údržbu

Výhody: Inteligentný modulárny návrh systému CNC, ktorý znižuje náročnosť používania a náklady na údržbu.

Grafické programovanie (napríklad integrácia CAD/CAM) zjednodušuje proces programovania zložitých častí.

Funkcia vlastnej diagnostiky poruchy, rýchlo vyhľadajte problémy a znížte prestoje.

Návrh modulárnej štruktúry, kľúčové komponenty (ako sú vreteny a príručky) sa dajú ľahko nahradiť, čím sa predlžuje životnosť zariadenia.
