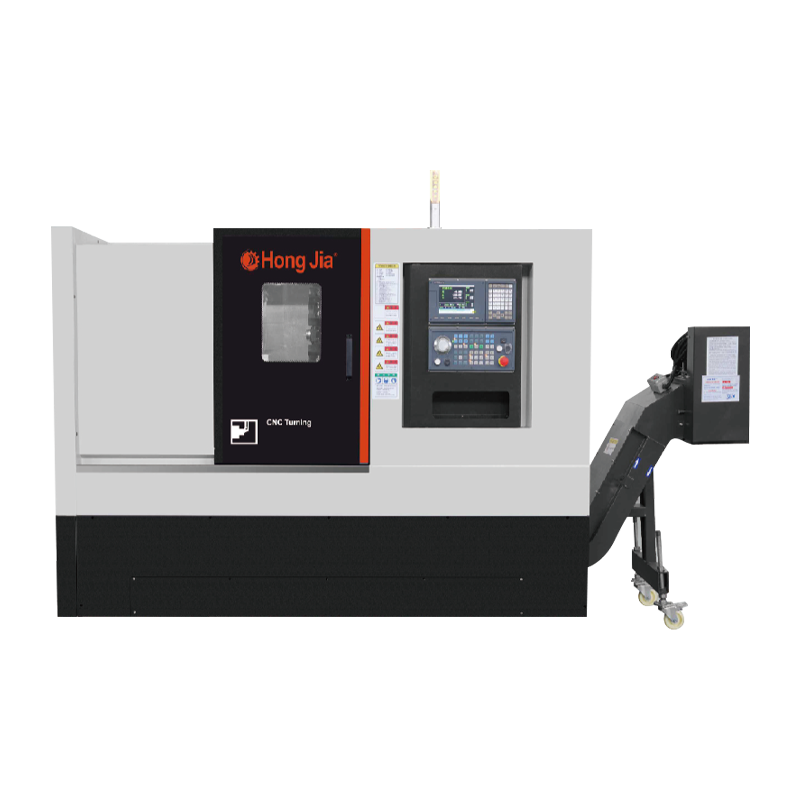

Domov / Výrobky / Vodorovná séria otáčania a mletia CNC / NC-108 Horizontálne horizontálne odbočovacie stredisko NC-108 Horizontálne horizontálne odbočovacie stredisko
Horizontálne sústruženia s vysokou rigiditou dokážu zvládnuť časti rôznych veľkostí, od malých častí presnosti po veľké, vysoké časti. Zároveň jeho presný riadiaci systém a pokročilé programovacie technológie zabezpečujú, aby každé spracovanie dosiahlo presnosť predvolenej prednej časti a kvalitu povrchu.
Novin Generation High-Torque Servo vretienka, ktorý je štandardne dodávaný s horizontálnym horizontálnym otáčaním s vysokou rigiditou, je jadrom jeho výkonných rezných schopností. Tento motor má nielen výkonný výkon výkonu, ale má tiež extrémne vysoký výkon krútiaceho momentu, ktorý dokáže ľahko zvládnuť rôzne náročné materiály a silné rezné úlohy.
Aplikácia vysokorýchlostného vretena významne skráti proces spracovania a zlepšuje účinnosť výroby. Pri obrábaní komplexných dielov môžu vysokorýchlostné vretená rýchlejšie odstraňovať materiál, čím sa proces zvyšuje efektívnejší a rýchlejší. Súčasne vysoká presnosť a stabilita presného mechanického vretena zabezpečujú, že rozmerová presnosť a kvalita povrchu spracovaných častí spĺňajú predvolené požiadavky.
Výrobné informácie
Spracovanie
1. Drilling a Boring je možné vykonať
2. Vysoká rigidita základná štruktúra, aby sa dosiahlo ťažké rezanie
3. Vynikajúca schopnosť rezania a stabilná presnosť spracovania na dosiahnutie vysokej výroby
4. Nádrž na chladiace kvapaliny sa používa na ľahké čistenie a rezanie
5. Štandardná kapacita nádrže: 125L

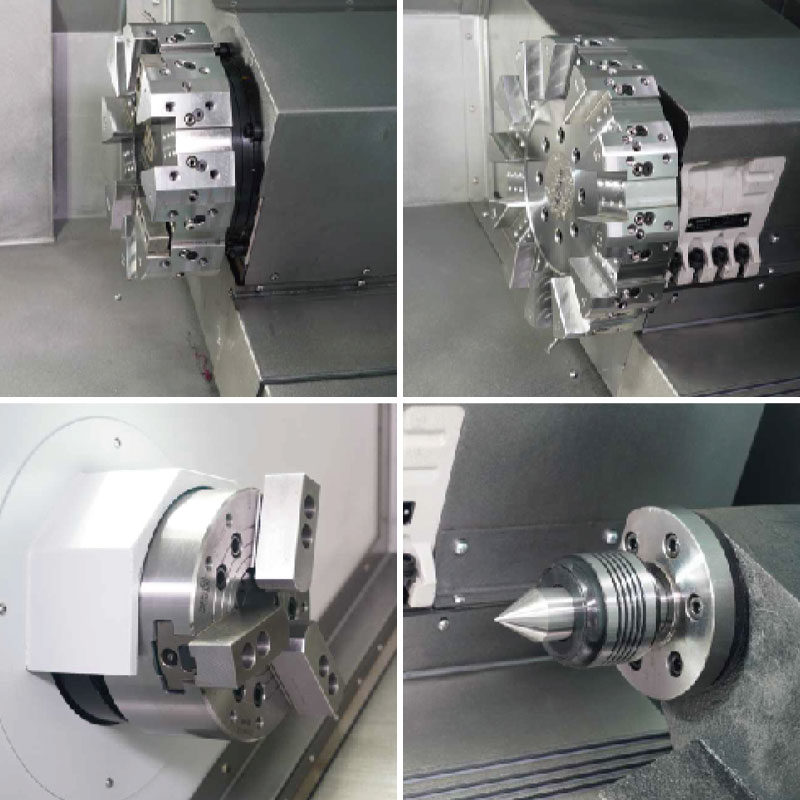

Nástroje strojového nástroja Základná konfigurácia
1. Nová generácia Sytec/7ta-E
2. Nová generácia pohonného motora
3. Nová generácia motora s vysokým krútiacim momentom vretena je štandardná
4. Taiwan alebo japonská drôtová koľajnica a skrutka
5. Samostatná nádrž na vodu
6. Stroj na odstraňovanie čipov
7. Tlak oleja tri pazúry
8. Štandard so vstavanou vysokorýchlostnou jednotkovou presnosťou mechanického vretena
Technický parameter
| Položka | Jednotka | NC-108 | |
| Max. Priemer otáčania na posteli | mm | Φ560 | |
| Max. Priemer obrábania (typ disku) | mm | Φ330 | |
| Max. Priemer obrábania (typ hriadeľa} | mm | Φ280 | |
| Max. Priemer otáčania na skateboarde | mm | Φ280 | |
| Vzdialenosť medzi dvoma centrami | mm | 500 | |
| Max. pracovná dĺžka | mm | 500 | |
| Max. Zviazať priemer otvoru | mm | Φ52 | |
| Hlavný | Vretená nosa | A2-6 | |
| Vretená priemerom otvoru | mm | Φ66 | |
| Zúženie vnútorného otvoru vretena | MT-6 | ||
| Držanie kapacity s tromi čawmi | 8 " | ||
| Vytiahnite akčný formulár | Hydraulický tlak | ||
| Max. rýchlosť | r/min | 4000 | |
| Hlavný motor | kw | 11/15 | |
| Kŕmenie | Cestovanie osou X | mm | 225 |
| Cestovanie z osi Z | mm | 490 | |
| X/z osi rýchla sa pohybujúca rýchlosť | m/min | 25 | |
| Presnosť | Presnosť umiestnenia (x/z) | mm | 0,008/0,010 |
| Opakovaná presnosť umiestnenia (x/z) | mm | 0,006/0,008 | |
| Údaje | Číslo nástroja | 8/12 | |
| Hnacia forma | servo | ||
| Výška stredu | mm | 80 | |
| Čas na zmenu nástroja (t-t) | sekundy | 0.2 | |
| Nudné špecifikácie držiteľa nástroja | mm | 32 | |
| Špecifikácie držiteľa štvorcových nástrojov | mm | 25 | |
| Výstraž | TaperoftailStocksleeve | MT-5 | |
| Max/min.Holing Dĺžka obrobku | mm | 500/60 | |
| Bezpečnostný štít | Úplne zatvorené | ||
| Numerický riadiaci systém | Sytec 7ta/ Fanuc0i-TF/ GSK988TA | ||
| Váha | Kg | ≈ 4200 | |
| Celkové rozmery stroja (LXWXH) | mm | 2500x1700x1790 | |
Zostať v kontakte
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. sa začala v roku 2006 a bola založená v roku 2018. Nachádza sa v Qianwan New District, Ningbo City, provincia Zhejiang, južné krídlo Číny Yangtze River Delta Economic Zone. Je to podnik špecializujúci sa na výskum, vývoj, výrobu a predaj zariadení na rezanie kovov CNC. Ako Čína NC-108 Horizontálne horizontálne odbočovacie stredisko supplier and custom NC-108 Horizontálne horizontálne odbočovacie stredisko company, So silnou technickou silou a bohatými skúsenosťami v priemysle sa spoločnosť Hongjia CNC zaväzuje poskytovať zákazníkom pokročilé riešenia CNC, ktoré uspokoja potreby zákazníkov v rôznych odvetviach.
Závod
Čo sú správy
-
V dnešnom čoraz konkurenčnejšom priemysle výroby spoločnosti stále náročnejšie požadujú vysoko účinné, vysoké a vysoko integrované riešenia obrábania. Ningbo Hongjia CNC Technology Co., Ltd., profesionálny výrobca vys...
Prečítajte si viac -
Vŕtací a poklepajúci stroj je obrábací nástroj, ktorý kombinuje funkcie vŕtania a poklepania. Používa sa predovšetkým na vŕtanie otvorov a vytváranie vnútorných nití (ťuknutím) v materiáloch, ako sú kov, plast a...
Prečítajte si viac -
1. Prečo preferuje letecký priemysel vodorovné sústruženia ? Gravitačná výhoda: Vyhnite sa deformácii veľkých obrobkov Problémy s vertikálnym otáčaním: Pri spracovaní ťa...
Prečítajte si viac
Priemyselné znalosti
Ningbo Hongjia CNC Technology Co., Ltd je spoločnosť špecializujúca sa na výskum, vývoj, výrobu a predaj zariadení na rezanie kovov CNC. Zaviazalo sa, že poskytuje vysokokvalitné CNC riešenia pre zákazníkov v rôznych odvetviach. Svoj Horizontálne otáčanie s vysokou rigiditou je vysoko výkonný reprezentatívny produkt v tejto oblasti.
Výkonné rezné schopnosti
Horizontálne odbočovacie centrum s vysokou rigiditou má vynikajúce schopnosti spracovania a dokáže zvládnuť rôzne potreby spracovania od častí mikro-predpisu po veľké a ťažké obrobky. Toto vybavenie používa novú generáciu vysokohorských servomotorov, ktoré majú nielen silný výkon výkonu, ale má tiež extrémne vysoký výkon krútiaceho momentu, čo mu umožňuje ľahko zvládnuť rôzne ťažko spracovateľné materiály a silné rezné úlohy.
Vysoko presnosť a vysoko účinnosť koexistujú
Jednou z hlavných výhod horizontálneho odbočovacieho centra s vysokou rigiditou je jeho presný riadiaci systém a pokročilé programovacie technológie. Zariadenie môže dosiahnuť extrémne vysokú presnosť spracovania, čím sa zabezpečí, že každé spracovanie spĺňa požiadavky na veľkosť predvolených a kvalitu povrchu. Pokiaľ ide o potreby spracovania zložitých častí, vysoko presné mechanické vreteno vybavené zariadením zaisťuje nielen presnosť, ale má tiež vynikajúcu stabilitu, znižuje chyby spracovania, a tak zlepšuje konzistentnosť častí.
Aplikácia vysokorýchlostných vretenov navyše výrazne skrátila cyklus spracovania a zlepšila účinnosť výroby. V porovnaní s tradičným nízkorýchlostným spracovateľským zariadením môžu vysokorýchlostné vretená odstraňovať materiály rýchlejšie, čím sa zrýchľuje celkový proces spracovania.
Spoľahlivý a stabilný konštrukčný dizajn
Počas procesu obrábania majú rigidita a stabilita obrábacieho stroja priamy vplyv na kvalitu a efektívnosť obrábania. Spoločnosť Ningbo Hongjia CNC Technology Co., Ltd. Horizontal Center OURS Turning Center prijíma vysoko rigidný dizajn lôžka, ktoré môže účinne znížiť vibrácie a zvýšiť stabilitu zariadenia.
Okrem toho boli vodiace koľajnice a vretenové systémy zariadenia presne optimalizované a dôsledne testované, aby sa zabezpečila vynikajúca presnosť a trvanlivosť počas dlhodobého používania. Tento dizajn s vysokou stabilitou umožňuje horizontálnemu odbočovaciemu stredisku s vysokou rigiditou udržiavať vynikajúci výkon v komplexnom spracovaní dielov a výrobných prostrediach s vysokou intenzitou.
Spĺňať potreby viacerých odvetví
Horizontálne otáčanie s vysokou rigiditou sa široko používa v leteckom priestore, výrobe automobilov, presných nástrojov, energetických zariadení a ďalších odvetviach. Pre vysoko presné spracovanie dielov v oblasti letectva môže zariadenie zabezpečiť konzistentnosť a požiadavky na vysokú presnosť dielov; V oblasti výroby automobilov môže jej efektívna spracovateľská kapacita uspokojiť potreby hromadnej výroby častí motora, komponentov prevodového systému atď.; A vo výrobe energetických zariadení môže jeho vysokovýkonný vretienny motor ľahko spracovať veľké a zložité diely a zlepšiť účinnosť výroby.
Ningbo Hongjia CNC Technology Co., Ltd: Profesionalita a inovácia
Ako profesionálny čínsky dodávateľ horizontálneho horizontálneho odbočka a vlastná továreň poskytuje spoločnosť Ningbo Hongjia CNC Technology Co., LTD, kvalitné vybavenie CNC globálnym zákazníkom so silnou technickou silou a bohatými skúsenosťami v priemysle. Spoločnosť vždy dodržiava technologické inovácie a neustále optimalizuje výkon produktu, aby vyhovovala potrebám spracovania rôznych zákazníkov.
Či už ide o jednodielne malé dávkové spracovanie alebo rozsiahlu výrobu, horizontálne otáčanie s vysokou rigiditou môže poskytnúť stabilný a spoľahlivý výkon spracovania. Spoločnosť Ningbo Hongjia CNC Technology Co., Ltd sa zaviazala poskytovať zákazníkom pokročilé riešenia CNC, pomáha výrobným spoločnostiam zlepšovať efektívnosť výroby, zlepšiť kvalitu výrobkov a podporovať priemyselnú výrobu na vyššiu úroveň.
