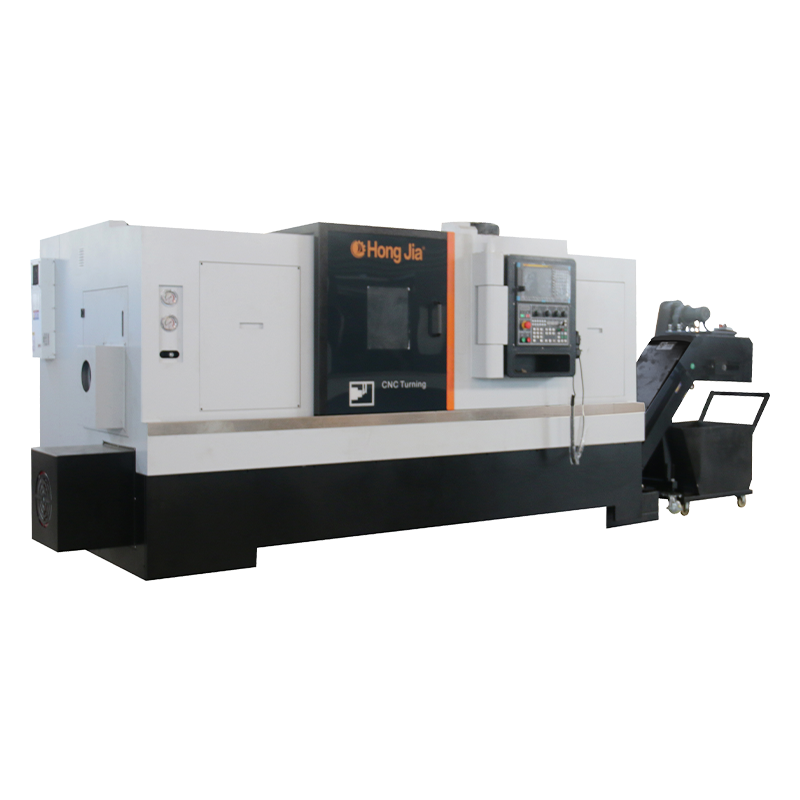

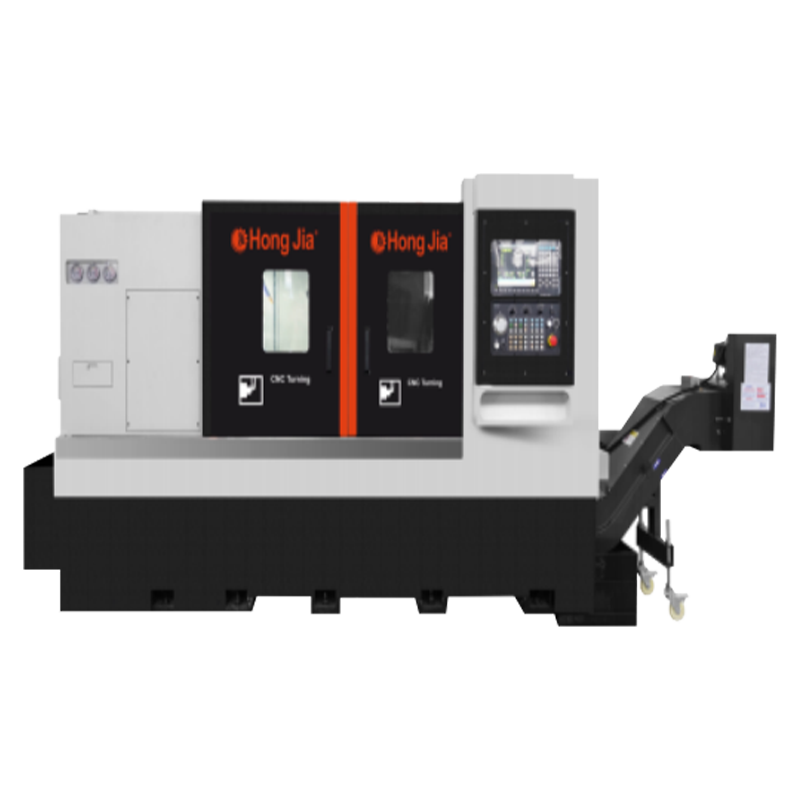

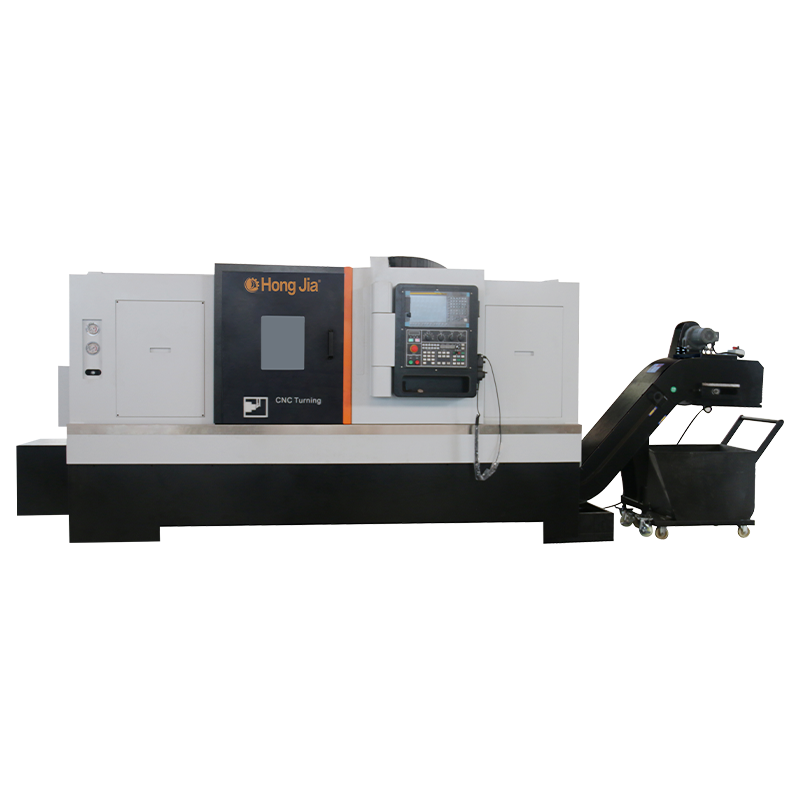

NC-115/1000 cnc sústruh

NC-115/1000 CNC sústruh je vybavený štandardným japonským riadiacim systémom FANUC0I-TF.
Navrhnuté, postavené a testované v plnom súlade s hodnotením centra ISO NC-115 (statická presnosť, rozmerový a rezný výkon).
Maximálne cestovanie osi X je 320 mm, maximálna cestovanie osi Z je 1 000 mm a tieto čísla sú založené na štandardnom skľučení 18,0 '(380 mm) s presnosťou polohovania X a osi Z a presnosti polohy z 0,008 mm a opakovateľnosťou 0,005 mm.

Široká pracovná plocha postele je vhodná na obrábanie obrobkov rôznych veľkostí: maximálny rotačný priemer je 730 mm, maximálny priemer opracovaných častí je 550 mm, maximálny priemer opracovaných častí je 550 mm, maximálny priemer opracovaných častí je 550 mm.
NC115-1000 CNC Lathe navrhnutý a vyrobený spoločnosťou Hongjia prijíma integrálnu 30-stupňovú. Štruktúra sklonenej postele, dobrá tuhosť a trvanlivosť. Celá štruktúra a dizajn odlievania prijímajú analýzu inverzných konečných prvkov. Unikátna metodika návrhu spoločnosti Hongjia zaisťuje, že všetky obrábacie nástroje majú vedeckej a primeranejšej štrukturálnej tuhosti.
Honka NC-115/1000 Strojový stroj má celkovú hmotnosť 6600 kg a je vyrobený z vysoko kvalitnej liatinovej železa, čo zaisťuje celkovú stabilitu, tuhosť a opracovanie strojového stroja.
Vretená
NC-115/1000 je vybavený vretenom typu Chuck a nosný model ANSIA2-11 je vybavený 18,0 '(380 mm) tromi čeľusťou skľučovadla so štandardnou sadou mäkkých čeľustí.
Výkon motora strojového vretena: 22 kW (kontinuálne), 27,5 kW (15 minút nepretržité).
Vretenote NC-115/1000 je vybavené pohonom motora alfa s rýchlosťou 1 000 ot./min. A menovitým krútiacim momentom 285 Nm (15 minút) pri základnej rýchlosti 625 ot./min.
Vreteno NC-115/1000 je poháňané pásom.
Vreteno má päť ložísk - jedno ložisko valca a štyri uhlové kontaktné ložiská. Jeden pár uhlových kontaktných ložísk je namontovaný na prednej a zadnej časti vretena, aby sa zvýšila celková tuhosť vretena. 2 uhlové kontaktné ložiská sú namontované na prednom konci vretena, 15 mm od valčekových ložísk, aby sa zvýšila presnosť vretena vretena. Vŕta ložiska v prednej časti vretena je 170 mm.
Kombinácia valcových ložísk a uhlových kontaktných ložísk poskytuje systému vynikajúcu tepelnú stabilitu a zvýšenú radiálnu a axiálnu tuhosť. Predný koniec vretena je zapečatený labyrint, aby sa zabránilo tomu, aby vonkajšie prostredie ovplyvnilo vnútornú stranu vretena.

Vreteno zo série NC-115/1000 je vybavené nekontaktným magnetickým kódovačom na pevné poklepanie, 1-stupňové indexovanie a umiestnenie vretena.
Ultra tenký hydraulický upínací mechanizmus so systémom obvodu chladiacej kvapaliny môže byť pripojený k adaptéra s powerom s tromi čeľusťou skľučovinky alebo adaptéra Collet Comp Clamp obrobky. Stroj má malú stopu v dôsledku použitia tenkých rotačných valcov.
Na ľavej strane prednej strany stroja je pripevnený hydraulický rotačný valcový tlakom.
Hydraulický tlak rotačného valca je nastaviteľný od 74 psi (5 kg/cm2) do 592 psi (40 kg). Tlak upínacieho vretena sa dá ľahko upraviť ľavým servisným dverám. Na prístupových dverách je namontovaný prepínač bezpečnostného blokovania.
Tlak upínania vretena je možné nastaviť z 500 kg do 4000 kg. Maximálne cestovanie vretena vretenovej kravaty je 15 mm. Vretená tyč NC-115/1500 má priepustnú kapacitu 120 mm.
Veža
NC-115/1000 je vybavený štandardnou obojsmernou obojsmernou vežou servo-polohy 12. Môže byť vybavený 25*25 mm vľavo a pravá štvorcová stopka a 50 mm okrúhle nástroje, 12 staníc.
Veža je poháňaná bezprúdovými servomotormi a je presne a spoľahlivo uzamknutá trojdielnym koncovým prevodovým kolesom. Čas na zmenu nástroja veže je iba 0,18 sekundy.
Najvzdialenejšia poloha nástroja veže je indexovaná za 1,0 sekundy. Opakovateľnosť veže je 2,5 oblúkových sekúnd.

Vodiace cesty a skrutky
Lôžko NC-115/1000 používa dve japonské #55/ #55 Presné lineárne vodiace koľajnice na osi X a osi Z, s dvoma šmýkačkami pre každú koľajnicu, ktoré majú veľmi dobrú tuhosť a opotrebenie.
V porovnaní s konvenčným sprievodcom posuvným sprievodcom má lineárny vodítko valcovania nižší odpor trenia, bez generovania tepla a menej tepelnej expanzie. Okrem toho má valcovacia cesta vyššia presnosť polohovania, rýchlejšie rýchlosti krmiva, kratšie časy nerezania, skrátené časy cyklu, menej opotrebenia, dlhšiu životnosť stroja a dlhšiu stabilitu obrábania.
Rýchle rýchlosti priechodu až 20 m/min sú k dispozícii pre osi X- a Z.
Lathes série NC-115/1000 sú vybavené presnými loptičkami Yintai C-3 v presných loptových skrutkách v odbore X v osi Z, ktoré minimalizujú tepelnú expanziu a zlepšujú tuhosť, stabilitu a presnosť.
Svorka Laplcrew s osou X má priemer 40 mm a rozstup zubov 5 mm. Svorka na osi Z má priemer 50 mm a rozstup zubov 10 mm. Maximálny ťah osi X a osi Z je 1080n.m.
Mazanie

NC-115/1000 je vybavený automatickým centralizovaným systémom mazania ako štandard, ktorý umožňuje ľahké mazanie oleja všetkých pohyblivých častí stroja a znižuje prestoje. Použitie mazania oleja zaisťuje spoľahlivé mazanie všetkých pohyblivých častí stroja, znižuje náklady na mazanie a je šetrné k životnému prostrediu.
Chladiaci systém
NC-115/1000 je ergonomicky navrhnutý s hrubými plechovými kovmi a chladiacimi nádržami, ktoré umožňujú úplnú recykláciu triesok a chladiacej vody, čím sa pracovné prostredie udržuje v čistote.
Plech stroja chráni všetky hlavné pohyblivé časti stroja.
Stroj je vybavený vnútornými posuvnými dverami s veľkým oknom pre pozorovanie skla. Hlavné dvere sú prepojené bezpečnosťou. Môže sa použiť chladivo na báze vody alebo oleja.
Drány chladiacej kvapaliny na konci vretenia a nadmerné chladenie sú štandardné. Prietok chladiacej kvapaliny 12 litrov/minútu. Kapacita nádrže chladiacej kvapaliny 125 litrov, tlak na chladivo 18 barov.
Štandardný dopravník
Odnímateľný čipový dopravník je vybavený kolesami s veľkým uhlom a dá sa ľahko vytiahnuť na čistenie.

Ovládací systém
Všetky modely NC-115/1000 sú vybavené rozhraním predvoľby dopravníka ChIP. Rozhranie RS-232-C je štandardné.
Prevádzkový panel stroja NC-115/1000 sa ľahko ovláda, s dobre usporiadanými tlačidlami a ľahko zrozumiteľným označovaním. Kláveska je vyrobená z polyesterového filmu a je veľmi spoľahlivá a odolná voči poškodeniu.
Elektrické požiadavky
Rozmery stroja: L 3980 mm, W 2150 mm, H 1920 mm (so štandardom s dopravníkom čipu). Približná hmotnosť prenosu stroja: 8000 kg.
Stroj NC-115/1000, keď je vybavený riadiacim systémom FANUC 0I-TF/PULS, sa dodáva s plným zaťažením 80 AMP (FLA), (30 kVA) 220 voltov, 3 fázou, 50 Hz. Všetky ostatné napätia budú vyžadovať ďalší transformátor.

Druhý

Pevné poklepanie je štandardnou vlastnosťou na NC-115/1000 a umožňuje presný synchronizovaný pohyb vretena a os Z, čím sa zabezpečuje presnosť a rýchlosť poklepania. Klepnutie vyžaduje držiak nástrojov na plávajúce poklepanie.
Os x a os Z sú vybavené servomotormi FanAuc/1,8 kW, ktoré sú priamo spojené so skrutkami (tuhé spojky) bez straty polohy v polohe. Flexibilné spojky v kĺboch ​​eliminujú chyby montáže v dôsledku paralelnej alebo uhlovej orientácie.
NC-115/1000 je vybavený jasným pracovným svetlom LED, ktoré uľahčuje pohľad operátora na pracovnú oblasť stroja. NC-115 // 1000 je vybavený trojfarebným indikátorom stavu, ktorý zobrazuje prevádzkový stav stroja.
Tlagové meradlá namontované na prednej strane stroja poskytujú ľahký prístup k hlavnému tlaku hydraulického systému, tlaku vretena a voliteľného hydraulického chvosta. Prístup do interiéru stroja je možné získať prostredníctvom odnímateľných bočných dverí, aby sa nastavil tlak hydraulickej upínacej jednotky a voliteľný hydraulický chvost.
Kompletná sada dokumentácie pre systém stroj / CNC.
Bezplatné 2,0 -dňové školenie pre uvedenie do prevádzky pre programátorov a prevádzkovateľov od technikov Honka. Stroj NC-115/1000 je dodávaný s nástrojmi na náradie vrátane spanárov a nástrojov.
