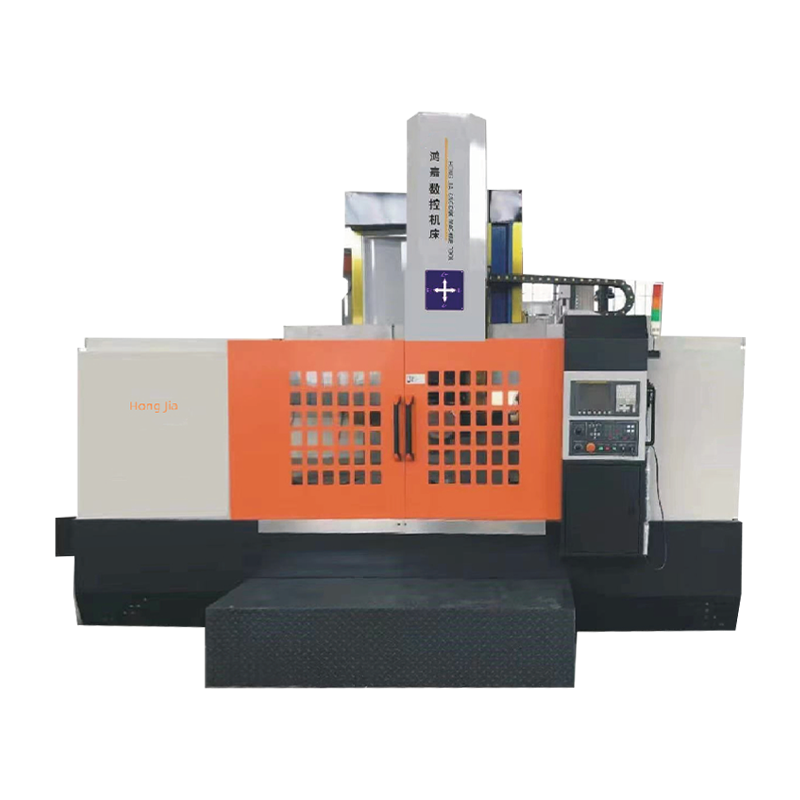

CK-5116B Siemens 808d CNC jednostlové vertikálne sústruh
Sústruhový sústruhový sústruh
CK51 series CNC single-column vertical lathe is a high-tech mechatronic product that our company absorbs the contemporary advanced design and manufacturing technology, adopts CAD optimization design method, implements enterprise precision standard, configures domestic and foreign advanced functional components, and realizes strong cutting force in structural performance, super-heavy load on the table, high dynamic and static rigidity of the machine tool, safety and reliability of all movements, Dlhá životnosť a vysoká efektívnosť spracovania. Stroj je high-tech elektromechanický integrovaný produkt. Spravidla so systémom Advanced Siemens 808D CNC, môže dosiahnuť presné riadenie. Nástroje strojov obsahuje elektrický rezanie 320, štvorstupňovú nepretržitú premennú prevodovku a hlavný motor s 30 kW, ktorý zabezpečuje stabilný výkon a efektívne schopnosti spracovania za rôznych podmienok procesu. Jeho pološkolská ochranná štruktúra, ochrana lúčov, automatické odstránenie triesok a systém chladenia vody účinne zlepšujú bezpečnosť, čistotu spracovateľského prostredia a trvanlivosť zariadenia.
Výrobné informácie
Konfigurácia st ónroja
1. Siemens 808d CNC;
2,320 STADY ŠTVRTOKOVÁ STRUKOVÁ STADAJ STADY;
3. Štvorstupňová nepretržitá premenná prevodovka, hlavný motor s 30 kw servopoh žet;
4. Polmizantovaná ochrana, ochrana krížového lúča, odstránenie triesok, chladenie vody;
5. Vybavený hydraulickým skľučovadlom zameraním na seba s priemerom 1400 mm;
6. Nástroje stroja nemá žiadnu závitovú funkciu a neprichádza s vretienkom;
7. Základňa pracovného stola je podopretá valivými vodiacimi koľajnicami.
Používanie strojového náradia
Tento strojový stroj je vhodný pre vysokorýchlostné nástroje na rezanie ocele, nástroje na rezanie z tvrdej zliatiny a rôzne vysokovýkonné rezné nástroje na spracovanie čierneho kovu, neželezného kovu a niektorých obrobkov nekovového materiálu. Môže dokončiť drsné a presné otáčanie vnútorných a vonkajších valcových povrchov, vnútorných a vonkajších kužeľových povrchov, plochých povrchov, rotačných povrchov a drážok na stroji.
Technický parameter
| Položka | Jednotka | Ck5116b |
| Cutting Tool stĺpajte najväčší priemer | mm | 1600 |
| Hydraulický priemer | mm | 1400 |
| Maximálna výška obrobku | mm | 1200 |
| Maximálna hmotnosť obrobku | t | 5 |
| Rozsah rýchlosti pracovného stola | r/min | 1-160 |
| Úroveň rýchlosti | Štvorstupňový | |
| Maximálny krútiaci moment pracovného stola | Kn/m | 30 |
| Počet fáz podávania držiaka nástroja | Kladka | Bezstarostný |
| Maximálna rezná sila držiaka na zvislý držiak nástrojov | KN | 25 |
| Vodorovná zdvih | mm | 950 |
| Zvislý zdvih | mm | 800 |
| Cestovanie krížovým lúčom | mm | 850 |
| Rozsah rýchlosti posuvu pre držiteľa nástroja | mm/min | 0,1-500 |
| Rýchla rýchlosť pohybu držiaka nástroja | mm/min | 2000 |
| Rýchlosť zdvíhania lúča | mm/min | 440 |
| Rozmery prierezov noža (šírka dĺžky x) | mm | 30x40 |
| Hlavný motor | kW | 30 |
| Konfigurácia systému | Siemens 808d | |
| Osi koordinácie CNC | X. Prepojenie osi Z | |
| Hmotnosť stroja (približne) | t | 14.5 |
Zostať v kontakte
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. sa začala v roku 2006 a bola založená v roku 2018. Nachádza sa v Qianwan New District, Ningbo City, provincia Zhejiang, južné krídlo Číny Yangtze River Delta Economic Zone. Je to podnik špecializujúci sa na výskum, vývoj, výrobu a predaj zariadení na rezanie kovov CNC. Ako Čína CK-5116B Siemens 808d CNC jednostlové vertikálne sústruh supplier and custom CK-5116B Siemens 808d CNC jednostlové vertikálne sústruh company, So silnou technickou silou a bohatými skúsenosťami v priemysle sa spoločnosť Hongjia CNC zaväzuje poskytovať zákazníkom pokročilé riešenia CNC, ktoré uspokoja potreby zákazníkov v rôznych odvetviach.
Závod
Čo sú správy
-
V dnešnom čoraz konkurenčnejšom priemysle výroby spoločnosti stále náročnejšie požadujú vysoko účinné, vysoké a vysoko integrované riešenia obrábania. Ningbo Hongjia CNC Technology Co., Ltd., profesionálny výrobca vys...
Prečítajte si viac -
Vŕtací a poklepajúci stroj je obrábací nástroj, ktorý kombinuje funkcie vŕtania a poklepania. Používa sa predovšetkým na vŕtanie otvorov a vytváranie vnútorných nití (ťuknutím) v materiáloch, ako sú kov, plast a...
Prečítajte si viac -
1. Prečo preferuje letecký priemysel vodorovné sústruženia ? Gravitačná výhoda: Vyhnite sa deformácii veľkých obrobkov Problémy s vertikálnym otáčaním: Pri spracovaní ťa...
Prečítajte si viac
Priemyselné znalosti
Spoločnosť Ningbo Hongjia CNC Technology Co., Ltd sa od svojho založenia zaviazala stať sa lídrom v oblasti technológií v tomto odvetví. Spoločnosť má výskumný a vývojový tím zložený z vyšších inžinierov a technických odborníkov. So silnou technickou silou a bohatými skúsenosťami v priemysle naďalej skúmajú hranice technológie CNC a poskytujú prispôsobené pokročilé CNC riešenia pre zákazníkov v rôznych odvetviach. CK-5116B Siemens 808d CNC jednostlové vertikálne sústruh je koncentrované uskutočnenie technickej sily Hongjia CNC. Predstavuje nielen najnovšie úspechy spoločnosti v oblasti výroby špičkových zariadení, ale aj živú interpretáciu koncepcie spoločnosti „rozvoja zameraného na inovácie zamerané na zákazníka“.
CK-5116B Siemens 808d CNC jednokolový zvislý sústruh, ako high-tech mechatronický produkt starostlivo vytvorený spoločnosťou Hongjia CNC, integruje vyvrcholenie súčasného pokročilého dizajnu a výrobného technológií. Tento produkt používa metódy návrhu optimalizácie CAD na zabezpečenie racionality a optimalizácie štruktúry strojového nástroja. Zároveň prísne sleduje presné výrobné štandardy spoločnosti a je vybavený pokročilými funkčnými komponentmi doma iv zahraničí, aby mohla dosiahnuť silnú reznú silu, super ťažké zaťaženie pracovného stola a vysoká dynamická a statická tuhosť obrábacieho stroja z hľadiska štrukturálneho výkonu.
Jadro CK-5116B spočíva v jeho pokročilom systéme Siemens 808D CNC. Vďaka svojim výkonným schopnostiam spracovania údajov a schopnostiam riadenia s vysokou presnosťou systém zaisťuje, že každá akcia strojového nástroja počas procesu spracovania môže dosiahnuť mimoriadne vysokú presnosť. Či už ide o jednoduché spracovanie obrysu alebo zložité spracovanie povrchu, Siemens 808d ho dokáže ľahko zvládnuť, čo používateľom prinesie bezprecedentný zážitok z spracovania. Okrem toho má systém tiež priateľské používateľské rozhranie a intuitívny proces prevádzky, dokonca aj prví operátori môžu rýchlo začať, čo výrazne zlepšuje efektívnosť výroby a pohodlie prevádzky.
Aby sa ďalej zlepšila účinnosť a flexibilita spracovania, je CK-5116B Siemens 808D CNC jednostlové zvislé sústruhové súpravy vybavené držiakom elektrickej veže štvorčlenného veže 320 mm. Tento návrh nielen znižuje čas zmeny nástroja, ale tiež výrazne rozširuje rozsah spracovania. Zároveň štvorstupňový kontinuálny premenný prenosový systém stroja a vysoko výkonný hlavný motor s vysokým výkonom 30 kW zabezpečujú, aby sa stabilný a výkonný výkon mohol poskytnúť v rôznych podmienkach procesu, aby sa uspokojili potreby rôznych materiálov a zložité spracovanie. Či už ide o hĺbku, rýchlosť alebo povrchovú úpravu rezania kovov, CK-5116B môže dosiahnuť špičkovú úroveň odvetvia.
Bezpečnosť je vždy hlavným faktorom pre Hongjia CNC na navrhovanie obrábacích strojov. Polo-uzavretá ochranná štruktúra a návrh ochrany lúčov prijatých CK-5116B Siemens 808D CNC jednostlové vertikálne sústruhy v efektívne izolujú postriekania počas procesu spracovania a zaisťujú bezpečnosť operátora. Zároveň pridanie automatického systému odstraňovania čipov a systému chladenia vodou nielen zlepšuje čistotu prostredia spracovania, ale tiež účinne rozširuje životnosť strojového stroja a znižuje náklady na údržbu. Tieto humanizované návrhy odrážajú hlboké porozumenie a prax koncepcie trvalo udržateľného rozvoja Hongjia CNC. .
