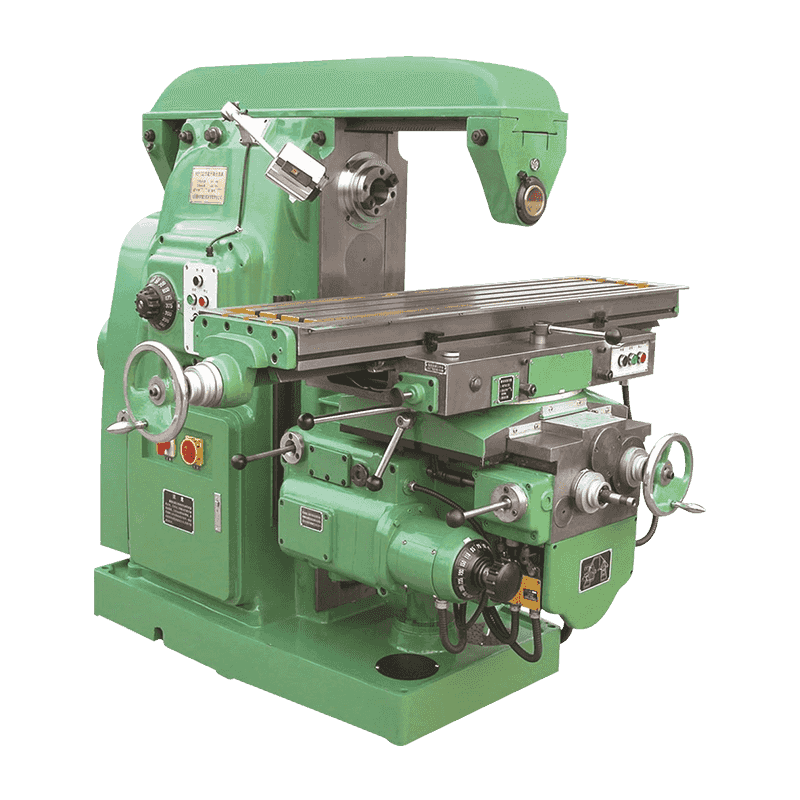

Domov / Výrobky / Séria obyčajného otáčania, frézovania a vŕtania / X6132 Univerzálny stroj na zdvíhací stôl frézka X6132 Univerzálny stroj na zdvíhací stôl frézka
Úvod a použitie produktu
Tento stroje je akýmsi silným strihovým strojom na rezanie kovov, obrábací nástroj má silnú tuhosť, široký rozsah rýchlosti podávania a môže niesť lupienky s ťažkým zaťažením. Dier s kužeľovými otvormi vretena sa môže nainštalovať priamo alebo prostredníctvom príslušenstva rôznych nožov na mletie valcových mletí, nožnice na kruhové frézovanie, rezačky na výrobu tváre a nožnice na mletie tváre, ktoré sú vhodné na spracovanie rôznych častí lietadla, sklonu, drážky, diery atď.
Výrobné informácie
Hlavné štrukturálne vlastnosti
1, základňa, trup, pracovný stôl, posúvanie, zdvíhacie posúvanie a ďalšie hlavné komponenty sú obsadené z vysoko pevných materiálov a ošetrenie umelého starnutia, aby sa zabezpečila dlhodobá stabilita strojového stroja.
2, hlavným ložiskom strojového náradia je zúžené ložisko valca, hlavný hriadeľ prijíma tri podporné štruktúry, stuhnutosť systému hlavného hriadeľa je dobrá, ložiská je silná a hlavný hriadeľ prijíma brzdenie spotreby energie, brzdný krútiaci moment je veľký a zastávka je rýchla a spoľahlivá.
3, horizontálny uhol rotácie tabuľky ± 45 °, rozširuje rozsah spracovania strojového stroja. Hlavná časť prevodovky a časť podávania časti pracovnej tabuľky prijímajú konštrukciu prenosu prevodovky, rozsah regulácie rýchlosti je široký a zmena rýchlosti je pohodlná a rýchla.
4, smer X/Y/Z má manuálny informačný kanál, mobilný informačný kanál a mobilný rýchly vpred tri, rýchlosť krmiva môže spĺňať rôzne požiadavky na spracovanie; Rýchly posuv môže urobiť obrobok rýchlo do polohy spracovania, spracovanie je pohodlné a rýchle a čas, ktorý sa nespracuje, skráti.
5, X, Y, Z Troj smerový sprievodca pármi ultra-audio ochladzovaním, presným brúsením a škrabaním, s núteným mazaním, zlepšením presnosti, rozširujte životnosť stroja.
6. Mazacie zariadenie môže vynútiť pozdĺžne, vodorovné, L a vertikálne olovenú skrutku a vodiacu koľajnicu, aby mazali, znížili opotrebenie strojového náradia a zabezpečili efektívne fungovanie strojového stroja; Súčasne chladiaci systém mení veľkosť toku chladiacej kvapaliny nastavením trysky tak, aby vyhovoval rôznym potrebám spracovania.
7, návrh obrábacích strojov v súlade s ergonomickým princípom, ľahko ovládateľný; Prevádzkový panel je navrhnutý s obraznými symbolmi, ktoré sú jednoduché a intuitívne.
Hlavné technické parametre obrábacích strojov
| Zúženie hlavného otvoru hriadeľa | 7no 24 ISO50 |
| Vzdialenosť od stredovej čiary vretena do postele Vertikálne vodiace koľajnice | 30-350 mm |
| Vzdialenosť od stredovej čiary vretena do lúča zavesenia | 155 mm |
| Otvor vretena | 29 mm |
| Maximálny uhol rotácie tabuľky | ± 45 ° |
| Rozsah/séria rýchlosti vretena | Úroveň 30 ～ 1500 ot./min /18 |
| Veľkosť tabuľky | 1320x320 mm |
| Pozdĺžna/priečna/vertikálna tabuľka | 700 (680/255 (240)/320 (300) mm |
| Rozsah podvádzania tabuľky pozdĺžne/priečny/vertikálny | Úroveň 18 23,5-1180/23,5-1180/8-394 mm/min |
| Tabuľka | 2300/2300/770 mm/min |
| Číslo, šírka a rozstup slotov v tvare T pracovného stola | 18/18/70 mm |
| Hlavný motor | 7,5 kW |
| Napájať | 1,5 kW |
| Rozmery stroja (L X W X H) | 2294x1770x1665 mm |
| Váha | 2700/3000 kg |
Zostať v kontakte
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. sa začala v roku 2006 a bola založená v roku 2018. Nachádza sa v Qianwan New District, Ningbo City, provincia Zhejiang, južné krídlo Číny Yangtze River Delta Economic Zone. Je to podnik špecializujúci sa na výskum, vývoj, výrobu a predaj zariadení na rezanie kovov CNC. Ako Čína X6132 Univerzálny stroj na zdvíhací stôl frézka supplier and custom X6132 Univerzálny stroj na zdvíhací stôl frézka company, So silnou technickou silou a bohatými skúsenosťami v priemysle sa spoločnosť Hongjia CNC zaväzuje poskytovať zákazníkom pokročilé riešenia CNC, ktoré uspokoja potreby zákazníkov v rôznych odvetviach.
Závod
Čo sú správy
-
V dnešnom čoraz konkurenčnejšom priemysle výroby spoločnosti stále náročnejšie požadujú vysoko účinné, vysoké a vysoko integrované riešenia obrábania. Ningbo Hongjia CNC Technology Co., Ltd., profesionálny výrobca vys...
Prečítajte si viac -
Vŕtací a poklepajúci stroj je obrábací nástroj, ktorý kombinuje funkcie vŕtania a poklepania. Používa sa predovšetkým na vŕtanie otvorov a vytváranie vnútorných nití (ťuknutím) v materiáloch, ako sú kov, plast a...
Prečítajte si viac -
1. Prečo preferuje letecký priemysel vodorovné sústruženia ? Gravitačná výhoda: Vyhnite sa deformácii veľkých obrobkov Problémy s vertikálnym otáčaním: Pri spracovaní ťa...
Prečítajte si viac
Priemyselné znalosti
X6132 Univerzálny stroj na zdvíhací stôl frézka , ako produkt spoločnosti Hongjia CNC, získal v mnohých odvetviach vysokú povesť pre svoju výkonnú schopnosť rezania kovov a širokú uplatniteľnosť. Tento obrábací nástroj je nielen natoľko tuhý na to, aby odolal operáciám rezania s vysokým obsahom zaťaženia, ale je tiež vybavený širokou škálou rýchlosti krmiva, aby sa zabezpečila stabilita a účinnosť procesu spracovania. Návrh jeho vretenového zúženého otvoru je flexibilný a rôzne valcové frézovacie rezačky, kruhové frézovacie rezačky, formovanie frézovacích nožníc, nožníc na mletie tváre, nožnice na tvár, drážky, otvory atď. Je to ideálne vybavenie pre spracovanie rôznych výrobných častí, automobilov, automobilov, automobilov. a ďalšie priemyselné odvetvia.
Vynikajúce remeselné spracovanie, obsadenie vynikajúcej kvality
Hongjia CNC vie, že vysoká kvalita pochádza z konečného hľadania detailov. Hlavné komponenty univerzálneho frézovacieho stroja X6132, ako je základňa, telo, pracovný stôl, posúvanie, zdvíhacie sklíčko atď., Sú odlievané s vysokou pevnosťou materiálov a umelo starnutí, čo účinne eliminuje vnútorné napätie materiálu a zaisťuje dlhodobú stabilitu a precízne zachovanie strojového náradia. Vreteno prijíma zúžené valcové ložiská v kombinácii so štruktúrou troch podporí, ktorá má nielen dobrú rigiditu systému a silnú kapacitu nosenia, ale je tiež vybavená energeticky náročným brzdovým zariadením s veľkým brzdovým krútiacim momentom a rýchlym a spoľahlivým odstavením, čo poskytuje solídnu záruku na spracovanie vysokej predradenia.
Flexibilné a premenlivé, rozširovanie hraníc spracovania
Aby sa uspokojili diverzifikované potreby spracovania, horizontálny uhol rotácie funkčného pracovného zariadenia X6132 univerzálneho zdvíhacieho stolového stroja môže dosiahnuť ± 45 °. Tento dizajn výrazne rozširuje rozsah spracovania strojového stroja. Zároveň hlavná časť prevodovky a kŕmenie časti pracovného miesta prijímajú štruktúru prevodovky prevodovky so širokým rozsahom regulácie rýchlosti a pohodlnou a rýchlou zmenou rýchlosti, čím sa proces spracovania zvyšuje flexibilnejší a efektívnejší. Pokiaľ ide o režim kŕmenia, smery X/Y/Z strojového stroja majú tri režimy: manuálne napájanie, motorizované napájanie a motorizované rýchle napájanie. Rýchlosť kŕmenia môže byť flexibilne upravená podľa rôznych potrieb spracovania. Funkcia rýchleho kŕmenia umožňuje obrobku rýchlo dosiahnuť polohu spracovania, čo výrazne skracuje čas nespracovania a zlepšuje celkovú účinnosť spracovania.
Presnosť Výroba, predĺžená životnosť
Pokiaľ ide o detailové spracovanie, vodiace koľajnice X, Y a z univerzálneho zdvíhacieho stroja X6132 boli ultrazvukovo ochladené, presné a zoškrabané a vynútený systém mazania nielen významne zlepšil presnosť spracovania, ale účinne rozšíril životnosť servisného stroja stroja. Mazacie zariadenie môže vynútiť mazanie olovených skrutiek a vodiacich koľajníc v pozdĺžnych, priečnych a vertikálnych smeroch, účinne znížiť opotrebenie strojového stroja a zabezpečiť efektívnu a stabilnú prevádzku strojového stroja. Chladiaci systém navyše flexibilne upravuje tok chladiacej kvapaliny nastavením dýzy tak, aby vyhovoval potrebám chladenia za rôznych podmienok spracovania, čím sa ďalej zlepšuje kvalita a efektívnosť spracovania.
Humanizovaný dizajn, zjednodušený proces prevádzky
Hongjia CNC plne zvážila pohodlie interakcie človeka a stroja pri navrhovaní univerzálneho frézovacieho stroja na frézovanie zdvíhacích stolov X6132. Celkový dizajn strojového nástroja je v súlade s princípmi ergonómie, je ľahko ovládateľný a ľahko použiteľný. Ovládací panel prijíma návrh grafického symbolu, ktorý je intuitívny a ľahko pochopiteľný. Dokonca aj prví operátori ho môžu rýchlo zvládnuť, čo výrazne znižuje náročnosť prevádzky a zlepšuje efektívnosť práce.
