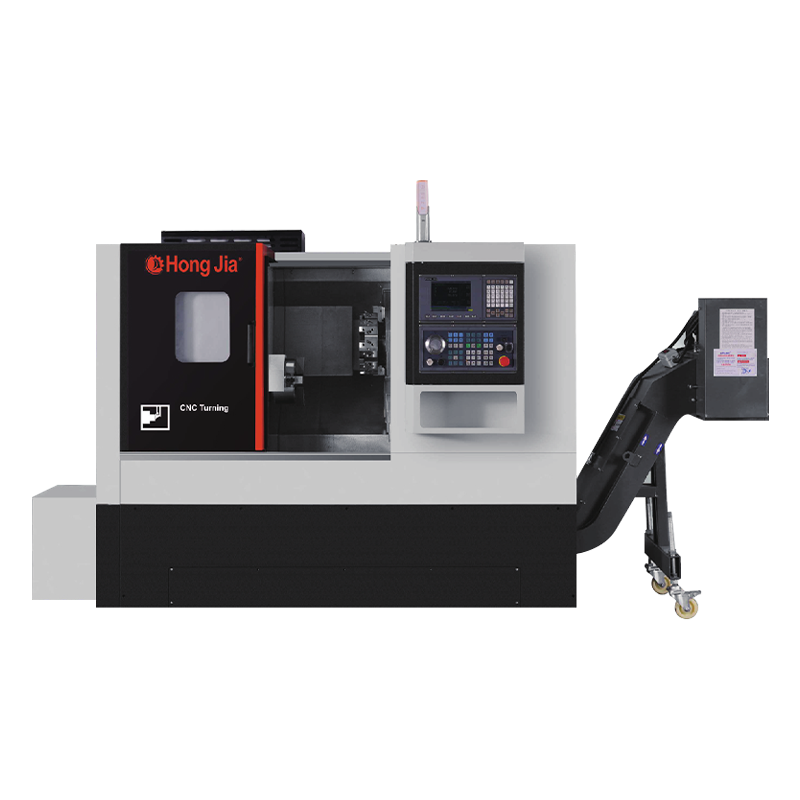

NC-106 Horizontálne sústruženie
Horizontálne odbočovacie centrum nie je dobré nielen v tradičných operáciách otáčania, ale tiež integruje viac funkcií spracovania, ako sú vŕtanie, nuda, mletie a poklepanie. Jedno zariadenie môže dokončiť viac procesov, čo výrazne zníži počet prevodov obrobku a zlepšuje účinnosť výroby. Použitie pokročilých systémov riadenia servo a návrhy precíznej návrhu železnice zaisťuje, že každé spracovanie môže spĺňať požiadavky na presnosť na úrovni mikrónov. Či už ide o otáčanie zložitých obrysov alebo operácií jemných mletí, dá sa s ním ľahko zvládnuť.
Celková štruktúra castingového lôžka prešla prísnym tepelným ošetrením, aby sa zabezpečilo, že obrábací nástroj si pri dlhodobom spracovaní s vysokým zaťažením môže stále udržiavať stabilitu a presnosť. To používateľom poskytuje vyššiu spoľahlivosť spracovania a dlhšiu životnosť. Centrá horizontálneho sústruženia sa široko používajú v leteckom priestore, výrobe automobilov, výroby plesní, precíznych strojov a ďalších polí.
Výrobné informácie
Spracovanie
1. Drilling a Boring je možné vykonať
2. Vysoká rigidita základná štruktúra, aby sa dosiahlo ťažké rezanie
3. Vynikajúca schopnosť rezania a stabilná presnosť spracovania na dosiahnutie vysokej výroby
4. Nádrž na chladiace kvapaliny sa používa na ľahké čistenie a rezanie
5. Štandardná kapacita nádrže: 100L

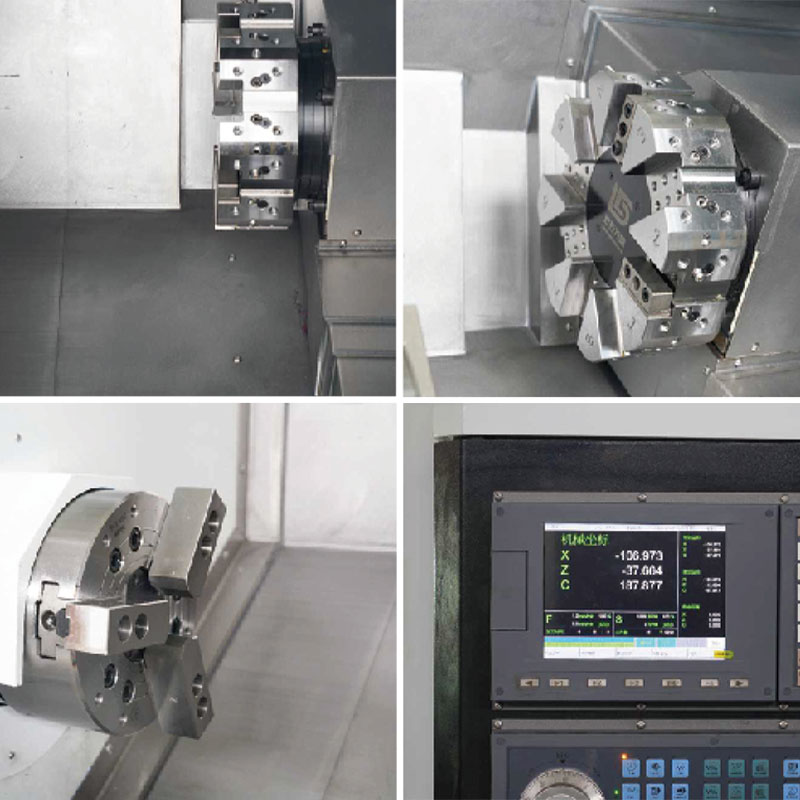

Nástroje strojového nástroja Základná konfigurácia
1. Nová generácia Sytec/7ta-E
2. Nová generácia pohonného motora a pohonu vretena
3. Nová generácia motora s vysokým krútiacim momentom vretena je štandardná
4. Taiwan alebo japonská drôtová koľajnica a skrutka
5. Samostatná nádrž na vodu
6. Stroj na odstraňovanie čipov
7. Tlak oleja tri pazúry
8. Štandard so vstavanou vysokorýchlostnou jednotkovou presnosťou mechanického vretena
Technický parameter
| Položka | NC-106 |
| Max. obracanie | 300 mm |
| Max. pracovná dĺžka | 350 mm |
| Max. priemer | 500 mm |
| Rozmery vretena | 6/8 palca |
| Max. rýchlosť | 4000 min. -1 |
| Koncový tvar vretena | A2-5 |
| Cez clonu vretena | 56 mm |
| Vnútorný priemer expanznej trubice vretena | 45 mm |
| Vnútorný priemer hlavného ložiska hriadeľa | Φ90 mm |
| Napájanie vretena | 7,5 kW/11 kW |
| Menovité moment vretena | 70n.m |
| Max. moment vretena | 100 n.m |
| Počet povrchov veže | 8 |
| Rukoväť nástroja vonkajšieho priemeru | 25x25 |
| Vrt | 32 mm |
| Cestovanie z/x | Z: 370 mm x: 200 mm |
| Rýchlosť rýchleho posunu z/x | Z: 20 m/min x: 20 m/min |
| Kapacita napájania | 18 kva |
| Celkové rozmery stroja (LXWXH) | 2350 × 1560 × 1715 mm (bez dopravníka čipu) Stroj na odstraňovanie čipu nie je zahrnutý |
| Váha | 3300 kg |
Zostať v kontakte
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. sa začala v roku 2006 a bola založená v roku 2018. Nachádza sa v Qianwan New District, Ningbo City, provincia Zhejiang, južné krídlo Číny Yangtze River Delta Economic Zone. Je to podnik špecializujúci sa na výskum, vývoj, výrobu a predaj zariadení na rezanie kovov CNC. Ako Čína NC-106 Horizontálne sústruženie supplier and custom NC-106 Horizontálne sústruženie company, So silnou technickou silou a bohatými skúsenosťami v priemysle sa spoločnosť Hongjia CNC zaväzuje poskytovať zákazníkom pokročilé riešenia CNC, ktoré uspokoja potreby zákazníkov v rôznych odvetviach.
Závod
Čo sú správy
-
V dnešnom čoraz konkurenčnejšom priemysle výroby spoločnosti stále náročnejšie požadujú vysoko účinné, vysoké a vysoko integrované riešenia obrábania. Ningbo Hongjia CNC Technology Co., Ltd., profesionálny výrobca vys...
Prečítajte si viac -
Vŕtací a poklepajúci stroj je obrábací nástroj, ktorý kombinuje funkcie vŕtania a poklepania. Používa sa predovšetkým na vŕtanie otvorov a vytváranie vnútorných nití (ťuknutím) v materiáloch, ako sú kov, plast a...
Prečítajte si viac -
1. Prečo preferuje letecký priemysel vodorovné sústruženia ? Gravitačná výhoda: Vyhnite sa deformácii veľkých obrobkov Problémy s vertikálnym otáčaním: Pri spracovaní ťa...
Prečítajte si viac
Priemyselné znalosti
Vysoký a vysokoúčinný CNC obrábanie zariadení-horizontálne odbočovacie centrum
V modernej výrobnej výrobe sa vysoko presné a vysoko účinné obrábkové vybavenie stal kľúčom k zlepšeniu produktivity v rôznych odvetviach. Horizontálne závodné centrum má nielen tradičné funkcie otáčania, ale tiež integruje viac funkcií obrábania, ako sú vŕtanie, nuda, mletie a poklepanie. Jedno zariadenie môže dokončiť viac procesov, čo výrazne zníži počet časov spracovania obrobku a zlepšuje účinnosť výroby. Vďaka tejto univerzálnosti je horizontálne odbočovacie centrum ideálnou voľbou pre rôzne priemyselné odvetvia, ako je letectvo, výroba automobilov, spracovanie plesní a presné stroje.
Ten Horizontálny súhrn je navrhnutý so základnou štruktúrou s vysokou rigidnosťou, aby sa zabezpečilo, že zariadenie vydrží rezanie z ťažkej zaťaženia pri zachovaní stabilnej presnosti obrábania. Jeho vynikajúca schopnosť rezania a presnosť obrábania s vysokou stabilitou jej umožňujú dosiahnuť efektívny a stabilný výkon v hromadnej výrobe. Chladiaci systém zariadenia prijíma dizajn nádrže na chladiace kvapaliny pre ľahké čistenie a manipuláciu s čipmi. Štandardná kapacita nádrže na chladiace kvapaliny je 100 l, ktorá zaisťuje potreby chladenia dlhodobého obrábania.
Pokročilý riadiaci systém a presné vedenie koľajníc
Horizontálne odbočovacie centrum prijíma riadiaci systém novej generácie SYTEC/7TA-E a je vybavený novou generáciou pohonných motorov a systémami pohonu vretena. Jeho vysokovýkonný motor vretena je štandardný, čo umožňuje zariadeniu udržiavať vynikajúci výkon pri otáčaní alebo zložitých obrysoch mletia. Hlavné koľajnice a olovené skrutky zariadenia navyše používajú komponenty s vysokou presnosťou z Taiwanu alebo Japonska, čo zabezpečuje stabilitu a presnosť po dlhodobom spracovaní.
Celková štruktúra odlievacieho lôžka horizontálneho sústruženia prechádza dôsledným procesom tepelného spracovania, aby sa zabezpečilo, že stroj stroja môže udržiavať stabilitu a presnosť v dlhodobom prostredí spracovania s vysokým zaťažením. Tento návrh nielen rozširuje životnosť strojového stroja, ale tiež zlepšuje spoľahlivosť spracovania. Zariadenie je tiež vybavené nezávislým systémom čistenia vodnej nádrže a čipom, ktorý účinne znižuje chyby spracovania spôsobené akumuláciou čipov a zlepšuje pohodlie údržby.
Zariadenie je vybavené hydraulickým tromi čawom, ktorý je štandardom, aby sa zabezpečilo stabilné upnutie obrobku a zlepšilo bezpečnosť a presnosť spracovania. Zároveň je vybavený automatickým dopravníkom čipu, ktorý výrazne skrátil čas na manuálne čistenie a zlepšil efektívnosť výroby. Inteligentný riadiaci systém uľahčuje prevádzku a dokonca aj zložité úlohy spracovania je možné ľahko zvládnuť.
Vďaka svojej vysokej presnosti, všestrannosti a efektívnej výrobnej kapacite sa v mnohých odvetviach široko používa horizontálne odbočovacie centrum. Napríklad v leteckom poli sa zariadenie môže použiť na spracovanie presných častí; V priemysle výroby automobilov sa môže použiť na efektívnu výrobu častí motorov a častí prevodového systému; V priemysle výroby plesní môže zabezpečiť vysoko presné spracovanie zložitých foriem.
Spoločnosť Ningbo Hongjia CNC Technology Co., Ltd je podnikom zameraným na výskum a vývoj, výrobu a predaj zariadení na rezanie kovov CNC, ktorý sa zaviazala poskytovať zákazníkom pokročilé riešenia CNC. Ako čínsky dodávateľ a prispôsobenie továrne NC-106Horizontal Turning Center a Prispôsobenie sa Hongjia CNC spolieha na silnú technickú silu a bohaté skúsenosti v priemysle, aby neustále inovovali a poskytovali zákazníkom v rôznych odvetviach efektívne a stabilné spracovateľské vybavenie.
