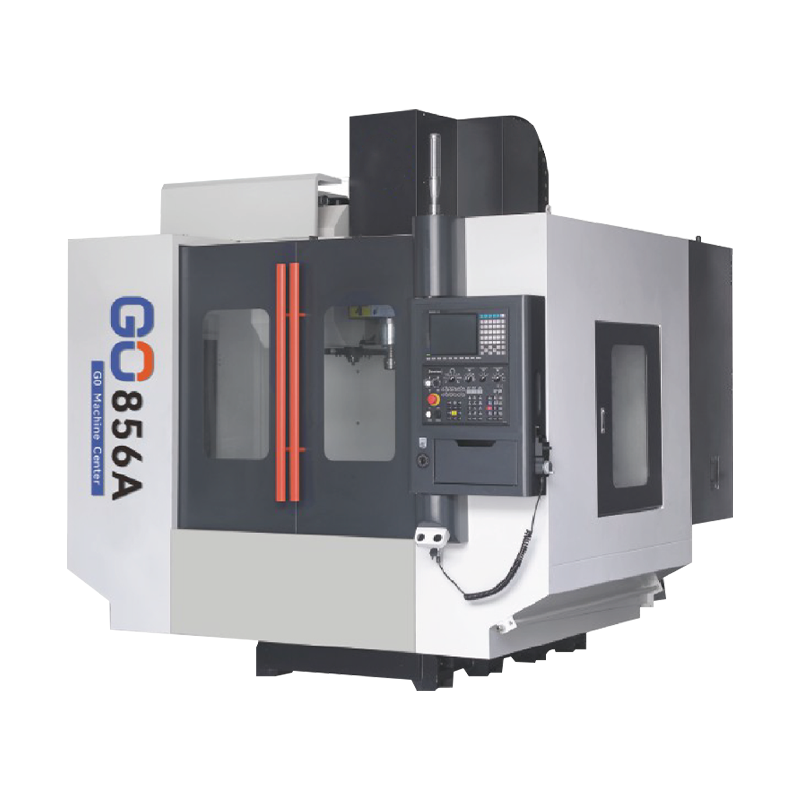

856A Centrum pre obrábanie ťažkých pracovníkov
Posteľné koľajnice tohto strojového nástroja prijímajú dizajn s veľkým rozpätím so širokou a stabilnou základňou, čím sa zabezpečuje tuhosť a stabilita celkovej štruktúry. Kolón vretena prijíma štruktúru škatule v kombinácii s rozšíreným dizajnom sedla a metódou podpory s plným zaťažením, ktorá môže účinne odolať vibráciám a externým silám počas vysokorýchlostného spracovania, čím sa zabezpečuje stabilita a spoľahlivosť spracovania vysokej presnosti.
Tri osi kŕmenia obrábacieho stroja sú vybavené presnými lineárnymi vodičmi importovanými z Taiwanu, ktoré zabezpečujú presnosť umiestnenia každej osi, čím sa zlepšuje presnosť a opakovateľnosť spracovania. Systém vodiacej koľajnice každej osi kŕmenia bol presne navrhnutý a prísne testovaný, aby sa zabezpečila stabilita a účinnosť pri dlhodobej prevádzke.
Trojosová olovnatá skrutka strojového stroja prijíma proces predbežného natiahnutia, ktorý ďalej zvyšuje presnosť a tuhosť prenosového systému, zaisťuje stabilitu počas spracovania vysokých a vysokorýchlostných a vysokorýchlostných spracovávania a znižuje kolísanie presnosti spôsobené mechanickými vibráciami alebo zmenami teploty.
Systém vyvinul pre časopis nástrojov resetovanie jedného tlačidla a funkciu zmeny nástroja One-Button, ktorá výrazne zlepšuje rýchlosť zmeny nástroja a ľahkosť prevádzky.
Remeň strojového náradia alebo vreteno s priamym vretenom môže byť vybavený vysokotlakovou strednou vodou, aby sa zlepšila účinnosť spracovania.
Výrobné informácie
Tónechnický parameter
| Položka | Jednotka | 856a | |
| Cesiežtovať | Os x (rozsah obrábania vľavo a pravý) | mm | 820 |
| Os y (predné a zadné obrábanie sortimentu) | mm | 560 | |
| Os (horný a dolný rozsah spracovania) | mm | 600 | |
| Vzdialenosť od vretetského nosa k pracovnej ploche | mm | 120-720 | |
| Pracovný stôl | Veľkosť tabuľky | mm | 1000 × 550 |
| CAO rozmery v tvare T | mm | 18 × 5 × 90 | |
| Maximálny zaťaženie tabuľky | kg | 800 | |
| Vretená | Vretenové kužeľové diery | Bt40 | |
| Rýchlosť | otáčka | 8000-12000 | |
| Režim pohonu vretena | Rovný odkaz/b «lt | ||
| Kŕmenie | Prejsť rýchlosťou | m/min | 36/36/36 |
| G01 maximálna rýchlosť | mm/min | 10000 | |
| G01 Minimálna rýchlosť | mm/min | 0.001 | |
| Knižnica | Typ knižnice nástrojov | BT40 DISC TYP | |
| Kapacita skladovania nástroja | 把 | 24t | |
| Prípustná váha | kg | 3 | |
| Maximálny priemer | mm | Žiadne priľahlé φ140 | |
| Susedný čas na zmenu nástroja | s | 1.2 | |
| Stroj Priemer | Veľkosť | mm | 2700 × 3000 × 2800 |
| Váha | T | ≈5,5 | |
| Presnosť | Presnosť umiestnenia XYZ (plný zdvih) | mm | 0.008 |
| Opakovaná presnosť umiestnenia XYZ (Celý zdvih) | mm | ± 0,005 | |
Druhý
| Položka | Jednotka | T600A |
| Požiadavka na tlak vzduchu | kg/cm 2 | 6-8 (systém duálnej filtrácie) |
| Elektrický komponent | Šokovanie | |
| Požiadavka na napätie | 380 V ± 5phz | |
| Požiadavka na teplotu | ° C | 5-40 |
| Pripojenie k pozemku | Musí byť spoľahlivo uzemnený | |
| Konfigurácia systému | Nová generácia 22 mA |
Voliteľný
| Položka | |||
| 1. Systém | □ Mitsubishi M80 | □ Fanuc MF Plus | □ Nová generácia |
| 2. | □ Zvýšenie na 200 mm | □ Zvýšte na 300 mm | |
| 3. Os otáča sa | □ 170 mm | □ 210 mm | □ 250 mm |
| 4. Vylúčené jadro | □ 30bar | □ 50bar | □ 70bar |
| 5. Systém chladiacej kvapaliny vretena | |||
