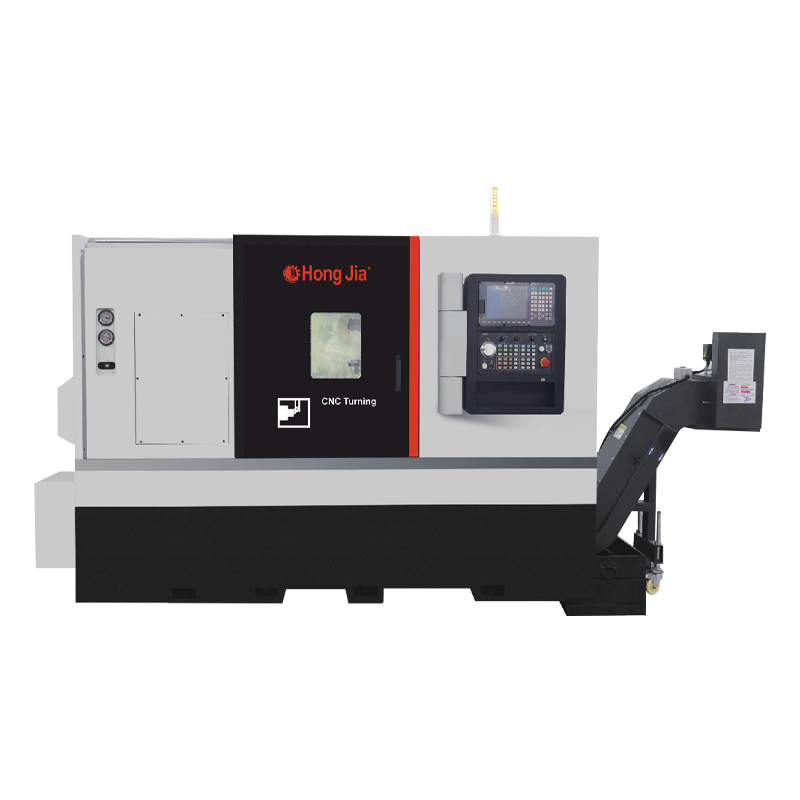

Domov / Výrobky / Vodorovná séria otáčania a mletia CNC / NC110 Presné mechanické vreteno Horizontálne otáčanie stredu NC110 Presné mechanické vreteno Horizontálne otáčanie stredu

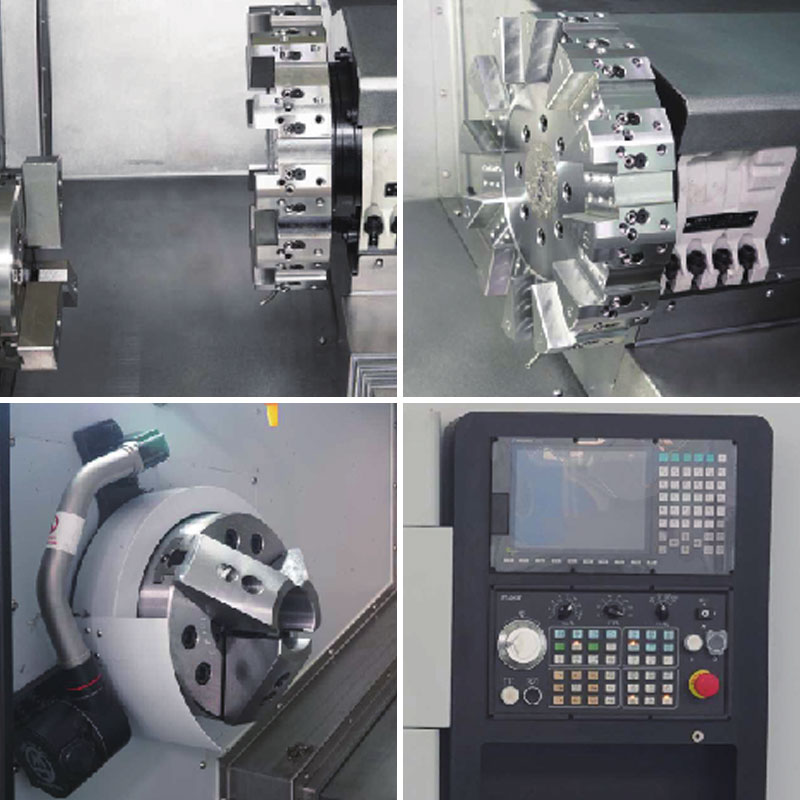

Hydraulický tromi čaw Chuck je dôležitou súčasťou tohto presného mechanického vreteného horizontálneho strediska otočenia. Jeho dizajn plne zvažuje stabilitu a bezpečnosť upínania obrobku počas spracovania. Trojoskopa Chuck prijíma hydraulický režim pohonu a poskytuje stabilnú upínaciu silu cez hydraulický systém, aby sa zabezpečilo, že obrobok nebude presídlený v dôsledku vibrácií alebo vonkajšej sily počas spracovania, čím sa zabezpečí presnosť a bezpečnosť spracovania.
Štandardné mechanické vreteno s presnosťou so vstavanou vysokorýchlostnou jednotkou je vyrobené z pokročilých technológií a vysoko kvalitných materiálov s vysokorýchlostnými a vysokými presnými schopnosťami spracovania. Vstavaná vysokorýchlostná jednotka umožňuje vretena ľahko dosiahnuť vysokorýchlostnú rotáciu, čím uspokojuje potreby vysokorýchlostných rezných a vŕtacích operácií. Či už ide o spracovanie presnosti alebo vysokorýchlostné vŕtacie operácie, vreteno môže poskytnúť stabilné a presné výsledky spracovania. Zároveň môže vysokorýchlostná rotácia tiež zlepšiť účinnosť rezania, skrátiť cyklus spracovania a znížiť výrobné náklady.
Výrobné informácie
Spracovateľsiežká kapacita
1. Drilling a Boring je možné vykonať
2. Vysoká rigidita základná štruktúra, aby sa dosiahlo ťažké rezanie
3. Vynikajúca schopnosť rezania a stabilná presnosť spracovania na dosiahnutie vysokej výroby
4. Nádrž na chladiace kvapaliny sa používa na ľahké čistenie a rezanie
5. Štandardná kapacita nádrže: 125L
Nástroje strojového nástroja Základná konfigurácia
1. Nová generácia Sytec/22ta
2. Nová generácia pohonného motora
3. Nová generácia motora s vysokým krútiacim momentom vretena je štandardná
4. Taiwan alebo japonská drôtová koľajnica a skrutka
5. Samostatná nádrž na vodu
6. Stroj na odstraňovanie čipov
7. Tlak oleja tri pazúry
8. Štandard so vstavanou vysokorýchlostnou jednotkovou presnosťou mechanického vretena
Technický parameter
| Položka | Jednotka | NC-110 | |
| Max. Otáčanie priemeru postele | mm | Φ750 | |
| Max. obracanie | mm | Φ600 | |
| Max. pracovná dĺžka | mm | 700 | |
| Max. Zviazať priemer otvoru | mm | Φ75 | |
| Hlavná os | Vretená nosa | A2-8/11 | |
| Vretená priemerom otvoru | mm | Φ86 | |
| Zúženie vnútorného otvoru vretena | MT-6 | ||
| Držanie kapacity s tromi čawmi | 10 " | ||
| Vytiahnite akčný formulár | Hydraulický tlak | ||
| Max. rýchlosť | r/min | 2500 minút -1 | |
| Hlavný motor | kw | 15/18.5 | |
| Kŕmenie | Cestovanie osou X | mm | 350 |
| Cestovanie z osi Z | mm | 750 | |
| X/z osi rýchla sa pohybujúca rýchlosť | m/min | 25 | |
| Presnosť | Presnosť umiestnenia (x/z) | mm | ± 0,005 |
| Opakovaná presnosť umiestnenia (x/z) | mm | ± 0,003 | |
| Dota | Číslo nástroja | 12 | |
| Hnacia forma | servo | ||
| Výška stredu | mm | 100 | |
| Čas na zmenu nástroja (t-t) | s | 0.2 | |
| Nudné špecifikácie držiteľa nástroja | mm | 50 | |
| Špecifikácie držiteľa štvorcových nástrojov | mm | 25 | |
| Výstraž | Kužeľ rukávu chvosta | MT-5 | |
| Priemer rukávu | mm | Φ80 | |
| Maximálne cestovanie v hornom rukáve | mm | 100 | |
| Bezpečnostný štít | Úplne zatvorené | ||
| Numerický riadiaci systém | Nová generácia 22ta/Fanuc OI-TF | ||
| Váha | Kg | 5200 | |
| Celkové rozmery stroja (LXWXH) | mm | 2980 × 2200 × 1950 | |
