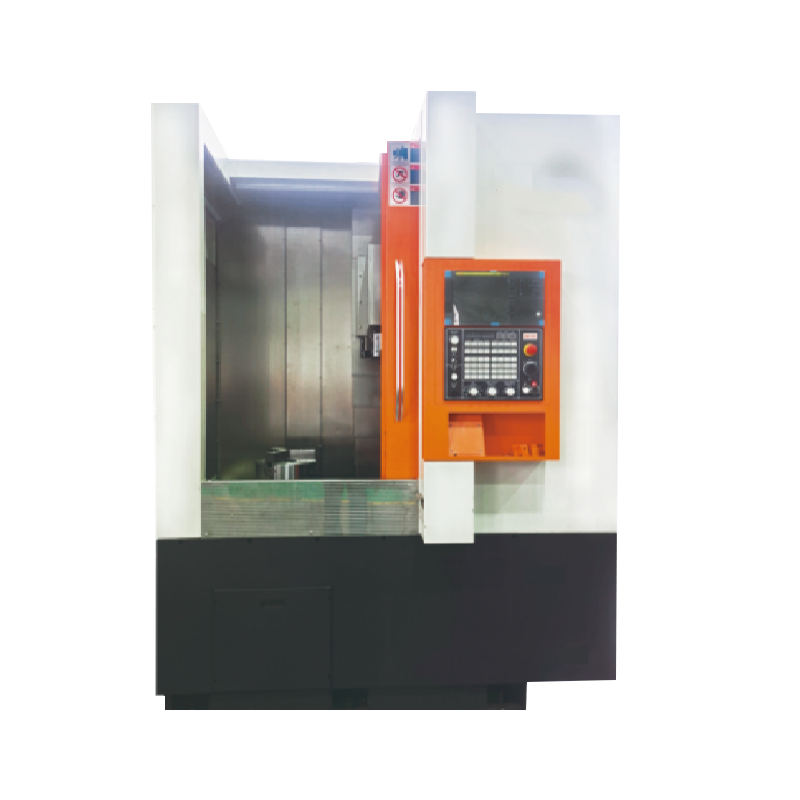

V600 CNC Vertikálne sústruh
V600 CNC Vertikálne sústruh je vysoká rigita povrchy, kruhové oblúky, ako aj komplexné tvary spiatočnej plochy vysokorýchlostného otáčania železného kovu, neželezných kovov a niektorých nekovových častí drsného a dokončovacieho obrábania.
Celkovo: Dizajn elektromechanickej integrácie, kompaktná štruktúra, primerané usporiadanie, krásne modelovanie. Uzatvorené ochranné zariadenie, automatické odstránenie zadných čipov, hydraulická energia Chuck Automatic Upping. Celý stroj prijíma návrh konečných optimalizácií prvkov, spoľahlivý výkon, dobrú dynamickú tuhosť a stabilnú prevádzku.
Základňa: Základ je integrálnou základňou typu boxu a rebrované usporiadanie je optimálne navrhnuté konečnými prvkami, vďaka ktorým je stroj dobrá tuhosť a materiál prijíma liatinovú železo s vysokou hustotou, ktorá má vysokú pevnosť a dobré vlastnosti absorbujúce vibrácie.
Stĺpec: Na základni sa nachádza obdĺžnikový prierezový stĺpec, dragová doska prijíma tri drôtené koľajnice pripevnené k stĺpcovi, z ktorých jedna je podopretá na spodnej časti, takže stroj stroja má lepšiu tuhosť, môže odolávať silnému rezaniu a udržiava vysokú presnosť po dlhú dobu.
Vreteno: vreteno je poháňané vysoko výkonným vreteným motorom a ložisko vretena prijíma dovezené vysoko-presné dvojradové valcové ložiská valcových valcov a obojsmerné uhlové kontaktné ložiská, zatiaľ čo zadná podpora osvojuje vysokú dvojradovú valcovú valcovú ložiská, ktoré môžu splniť požiadavky na axiálnu reznú silu zaťažovacej sily.
Držiteľ nástrojov: Importovaný vysokovýkonný vodorovný držiak hydraulických nástrojov s veľkou reznou silou, vysokou spoľahlivosťou a malým rušením obrábania. Kŕmenie: X, Z Smerové nástroje je poháňané servomotorom, prenosom presnej guľôčky, skrutkou, ktorá prijíma úroveň C3 Level Priemer guľôčkového riadenia predtlakového dizajnu, vysokou tuhosťou a dobrou presnosťou. Každá vodiaca osi prijíma vodiaci valcový vodítko, lineárny valček má vlastnosti vysokého odporu trenia, vysokej presnosti, vysokého zaťaženia atď., Ktorý je vhodný pre vysoko účinné a presné strihové obrábanie.
Systém: Prijať Fanuc 0I-TF Plus (5) CNC systém a AC pozdĺžny a priečny servo systém, spoľahlivý výkon.
Výrobné informácie
Konfigurácia stroja
V600 CNC Vertikálne sústruh je vysoká rigita povrchy, kruhové oblúky, ako aj komplexné tvary spiatočnej plochy vysokorýchlostného otáčania železného kovu, neželezných kovov a niektorých nekovových častí drsného a dokončovacieho obrábania.
Celkovo: Dizajn elektromechanickej integrácie, kompaktná štruktúra, primerané usporiadanie, krásne modelovanie. Uzatvorené ochranné zariadenie, automatické odstránenie zadných čipov, hydraulická energia Chuck Automatic Upping. Celý stroj prijíma návrh konečných optimalizácií prvkov, spoľahlivý výkon, dobrú dynamickú tuhosť a stabilnú prevádzku.
Základňa: Základ je integrálnou základňou typu boxu a rebrované usporiadanie je optimálne navrhnuté konečnými prvkami, vďaka ktorým je stroj dobrá tuhosť a materiál prijíma liatinovú železo s vysokou hustotou, ktorá má vysokú pevnosť a dobré vlastnosti absorbujúce vibrácie.
Stĺpec: Na základni sa nachádza obdĺžnikový prierezový stĺpec, dragová doska prijíma tri drôtené koľajnice pripevnené k stĺpcovi, z ktorých jedna je podopretá na spodnej časti, takže stroj stroja má lepšiu tuhosť, môže odolávať silnému rezaniu a udržiava vysokú presnosť po dlhú dobu.
Vreteno: vreteno je poháňané vysoko výkonným vreteným motorom a ložisko vretena prijíma dovezené vysoko-presné dvojradové valcové ložiská valcových valcov a obojsmerné uhlové kontaktné ložiská, zatiaľ čo zadná podpora osvojuje vysokú dvojradovú valcovú valcovú ložiská, ktoré môžu splniť požiadavky na axiálnu reznú silu zaťažovacej sily.
Držiteľ nástrojov: Importovaný vysokovýkonný vodorovný držiak hydraulických nástrojov s veľkou reznou silou, vysokou spoľahlivosťou a malým rušením obrábania. Kŕmenie: X, Z Smerové nástroje je poháňané servomotorom, prenosom presnej guľôčky, skrutkou, ktorá prijíma úroveň C3 Level Priemer guľôčkového riadenia predtlakového dizajnu, vysokou tuhosťou a dobrou presnosťou. Každá vodiaca osi prijíma vodiaci valcový vodítko, lineárny valček má vlastnosti vysokého odporu trenia, vysokej presnosti, vysokého zaťaženia atď., Ktorý je vhodný pre vysoko účinné a presné strihové obrábanie.
Systém: Prijmite FANUC 0I-TF Plus (5) CNC systém a AC pozdĺžny a priečny servomorídový systém, spoľahlivý výkon.
Technický parameter
| Položka | Jednotka | V-600 | |
| Spracovanie | Maximálny priemer otáčania (telo postele/sedlo) 最大车削直径 Typ bloku | Mm Mm | Φ600 (typ disku) φ450 (trieda osi) |
| Maximálna výška obrobku | Mm | 450 | |
| Hydraulický priemer | Mm | Φ381 (15 ") | |
| Hlavný osi | Typ hlavy vretena | A2-11 | |
| Špecifikácia otvoru vretendového kužeľa | 1:20 | ||
| Hlavný priemer otvoru vretena | Mm | Φ66 | |
| Rýchlosť | otáčka | 50-2000 | |
| Menovaný výkon hlavného motora | Kw | 15/18.5 | |
| Sedlo | Axiálny zdvih x/z | Mm | 350/600 |
| Minulá rýchlosť pohybu x/z | m/min | 16/20 | |
| Krútiaci moment Servo Motor X/Z | Nm | 20/27 | |
| Šírka vedenia postele x/z | Mm | 35/45 (typ valca) | |
| Model loptičiek X/Z | 4010/4010 | ||
| Držiteľ noža | Nôž | Zadržať | 12 |
| Čas na zmenu nástroja | Sekundy | 0.6 | |
| Veľkosť nástroja (otáčanie/nuda) | Mm | 32*32/φ50 | |
| Druhý | Kapacita | Kva | 35 |
| Rozmery strojového náradia (dĺžka x šírka x výška) (s výnimkou dopravníka čipu) | Mm | 1750*2500*2700 | |
| Váha | Kg | 6200 | |
Zostať v kontakte
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. sa začala v roku 2006 a bola založená v roku 2018. Nachádza sa v Qianwan New District, Ningbo City, provincia Zhejiang, južné krídlo Číny Yangtze River Delta Economic Zone. Je to podnik špecializujúci sa na výskum, vývoj, výrobu a predaj zariadení na rezanie kovov CNC. Ako Čína V600 CNC Vertikálne sústruh supplier and custom V600 CNC Vertikálne sústruh company, So silnou technickou silou a bohatými skúsenosťami v priemysle sa spoločnosť Hongjia CNC zaväzuje poskytovať zákazníkom pokročilé riešenia CNC, ktoré uspokoja potreby zákazníkov v rôznych odvetviach.
Závod
Čo sú správy
-
V dnešnom čoraz konkurenčnejšom priemysle výroby spoločnosti stále náročnejšie požadujú vysoko účinné, vysoké a vysoko integrované riešenia obrábania. Ningbo Hongjia CNC Technology Co., Ltd., profesionálny výrobca vys...
Prečítajte si viac -
Vŕtací a poklepajúci stroj je obrábací nástroj, ktorý kombinuje funkcie vŕtania a poklepania. Používa sa predovšetkým na vŕtanie otvorov a vytváranie vnútorných nití (ťuknutím) v materiáloch, ako sú kov, plast a...
Prečítajte si viac -
1. Prečo preferuje letecký priemysel vodorovné sústruženia ? Gravitačná výhoda: Vyhnite sa deformácii veľkých obrobkov Problémy s vertikálnym otáčaním: Pri spracovaní ťa...
Prečítajte si viac
Priemyselné znalosti
V600 CNC Vertikálne sústruh: efektívny a presný nástroj na rezanie kovov
1. Vedené technológiou, vytváranie efektívnej platformy na spracovanie
V600 CNC vertikálny sústruh vyniká medzi mnohými podobnými výrobkami s vysokou tuhosťou a vynikajúcou nákladovou efektívnosťou. Os X strojového nástroja prijíma štruktúru dynamického stĺpca s ultra priblížením, ktorá je vybavená tromi vodiacimi koľajnicami a širokou časťou ložiska, ktorá zaisťuje vysokú tuhosť a vynikajúci výkon absorpcie nárazu strojového stroja. Tento návrh umožňuje spoločnosti V600 ľahko vyrovnať sa s vysokými presnými a vysokými zaťaženými úlohami, či už ide o hrubé spracovanie a dokončenie železa, neželezných kovov alebo niektorých nekovových materiálov.
2. Mechatronický dizajn, kompaktná a krásna štruktúra
Celkový dizajn V600 CNC Vertikálne sústruh Stelesňuje pokročilý koncept mechatroniky s kompaktnou štruktúrou, primeraným usporiadaním a krásnym tvarom. Jeho uzavreté ochranné zariadenie efektívne zaisťuje prevádzkovú bezpečnosť, automatický systém odstraňovania čipov znižuje zaťaženie manuálneho čistenia a hydraulický výkon Chuck realizuje automatické upnutie obrobku, čím sa ďalej zlepšuje účinnosť spracovania. Spravodolný nástroj prijíma návrh konečných optimalizácií prvkov ako celok, ktorý zaisťuje spoľahlivosť výkonu, vynikajúcu dynamickú rigiditu a stabilnú prevádzku a poskytuje solídny základ pre dlhodobé vysoko kvalitné spracovanie.
3. Solid Foundation, odlievanie tela stroja s vysokou rizikou
Základka obrábacieho stroja prijíma štruktúru integrálnej skrinky. Usporiadanie rebier je optimalizované metódou konečných prvkov v kombinácii s liatinovým materiálom s vysokou hustotou, čo dáva obrábaciemu stroju dobrú tuhosť a vynikajúci seizmický odpor. Tento návrh nielen zlepšuje celkovú stabilitu strojového stroja, ale tiež poskytuje silnú podporu pre vysoko presné spracovanie.
4. Pevný stĺp, ktorý nesú problémy s ťažkým rezom
Obdĺžnikový prierezový stĺpec umiestnený na základni je vybavený tromi vodiacimi koľajnicami pripevnenými na stĺpci, z ktorých jedna je podpora spodnej časti, ktorá výrazne vylepšuje tuhosť obrábacieho stroja, čo mu umožňuje vydržať silné rezné operácie a udržiavať vysokú presnosť po dlhú dobu.
5. Vysoko výkonné vreteno, ktoré spĺňa komplexné požiadavky na spracovanie
Vreteno V600 CNC vertikálne sústruh je poháňané vysoko výkonným vretendovým motorom. Ložiská vretena používajú dovážané vysoko presné dvojradové valcové ložiská a obojsmerné uhlové kontaktné ložiská. Podpora zadnej konca tiež využíva vysoko presné dvojradové valcové ložiská. Táto konfigurácia zaisťuje, že obrábací nástroj vydrží veľké rezné sily v axiálnych aj radiálnych smeroch, čím spĺňajú požiadavky na vysokú presnosť v zložitých podmienkach spracovania.
6. Efektívny systém nástrojov na zlepšenie efektívnosti spracovania
Nástroje stroja je vybavené importovaným vysoko výkonným horizontálnym držiakom hydraulického nástroja, ktorý má vlastnosti veľkej reznej sily, vysokej spoľahlivosti a nízkeho rušenia spracovania a je ideálnou voľbou pre efektívne spracovanie. Pokiaľ ide o kŕmenie, pohyb nástroja v smeroch X a Z je poháňaný servomotorom a poháňaný presnou skrutkou guľôčok. Skrutka prijíma konštrukciu predbežného zaťaženia guľôčkovej tyče s veľkým priemerom C3, aby sa zabezpečila vysoká tuhosť a vysoká presnosť. Vodiace koľajnice každej osi sú vedúce koľajnice, ktoré majú charakteristiky nízkeho odporu trenia, vysokú presnosť a silnú kapacitu nosenia a sú veľmi vhodné na efektívne a presné spracovanie rezu silného rezania.
7. Pokročilý systém zaisťuje stabilné riadenie
V600 CNC vertikálny sústruh prijíma systém CNC 0I-TF Plus (5) a AC pozdĺžne a bočné servoposémy. Výkon systému je spoľahlivý a poskytuje solídnu záruku pre efektívnu a stabilnú prevádzku strojového stroja. Táto konfigurácia nielen zlepšuje presnosť spracovania, ale tiež zjednodušuje proces prevádzky, čo uľahčuje spracovanie aj zložitých úloh spracovania.
