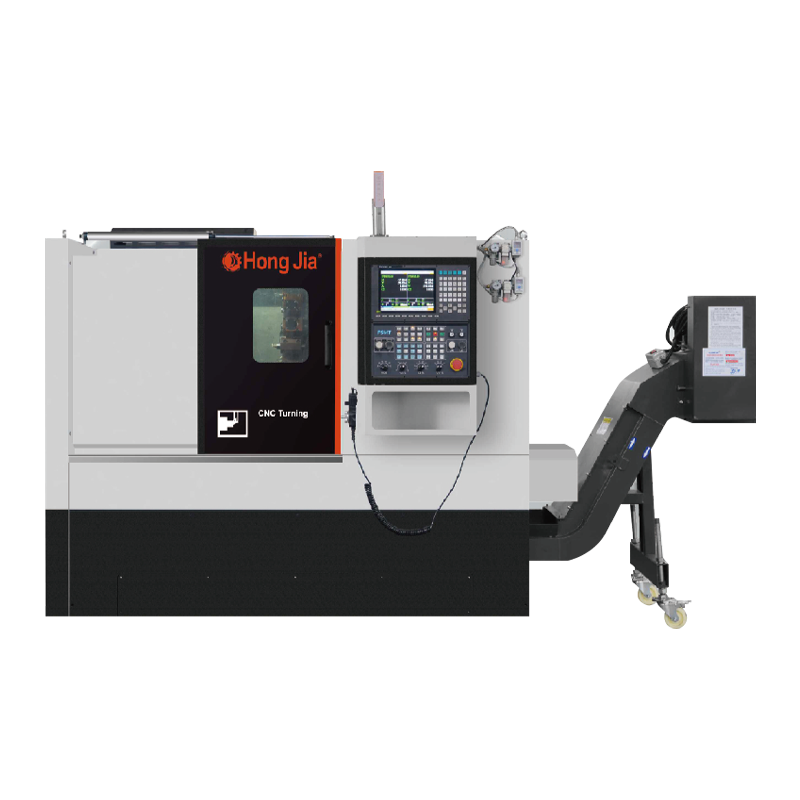

NC-106DS s dvojitým otočením
Automatického dokovacieho horizontálneho odbočovacieho strediska s dvojitým otočením je pokročilý strojový nástroj, ktorý integruje viac funkcií spracovania, ako sú otáčanie, vŕtanie, nuda, mletie a poklepanie. Jeho jedinečný dizajn s dvojitým spinlom realizuje automatické dokovanie obrobku medzi dvoma vretienkami, čo výrazne zlepšuje účinnosť a presnosť spracovania.

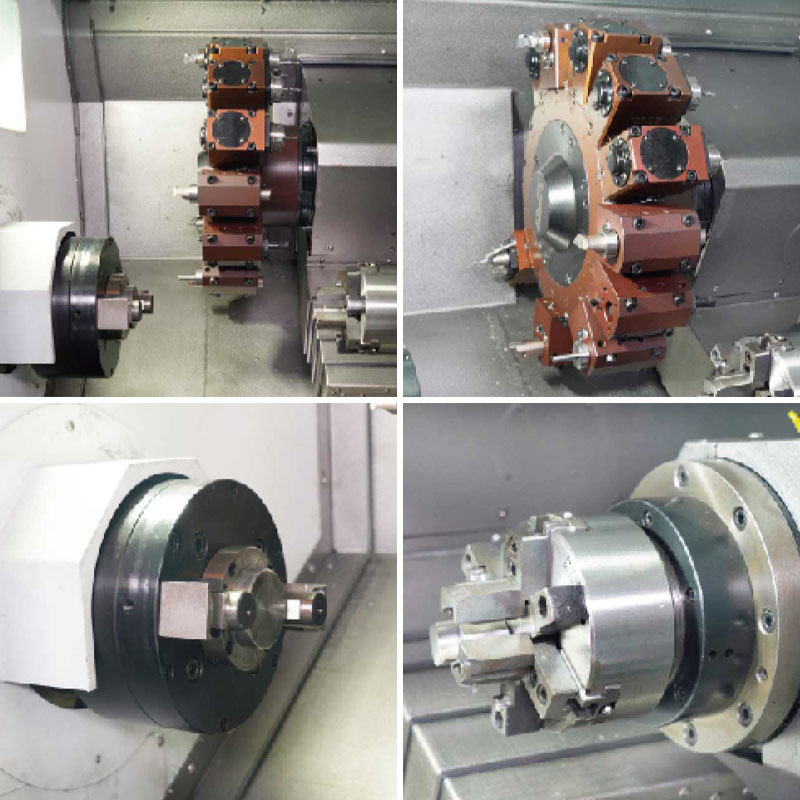

Štruktúra dvojitého otrpenia môže dosiahnuť bezproblémové dokovanie obrobku medzi dvoma vretienkami, skrátiť počet upínacích časov a zlepšiť účinnosť spracovania. Vreteno má stabilný výkon a vysokú rýchlosť, čo je vhodné na presné spracovanie rôznych materiálov. Integruje viac funkcií spracovania, ako sú otáčanie, vŕtanie, nuda, mletie a poklepanie na uspokojenie jednorazových potrieb spracovania komplexných častí.
Tank chladiacej kvapaliny prijíma dizajn vyťahovania, ktorý je pre používateľov vhodný na čistenie a údržbu, čím zabezpečuje dlhodobú stabilnú prevádzku strojového priestoru. Chladivo sa šíri tak, aby účinne ochladila oblasť rezania a predĺžila životnosť nástroja.
Výrobné informácie
Spracovanie
1. Drilling a Boring je možné vykonať
2. Vysoká rigidita základná štruktúra, aby sa dosiahlo ťažké rezanie
3. Vynikajúca schopnosť rezania a stabilná presnosť spracovania na dosiahnutie vysokej výroby
4. Nádrž na chladiace kvapaliny sa používa na ľahké čistenie a rezanie
5. Štandardná kapacita nádrže: 100L
Nástroje strojového nástroja Základná konfigurácia
1. Nová generácia Sytec/22 TB
2. Nová generácia pohonného motora a pohonu vretena
3. Vstavané vysokorýchlostné presné motorizované vreteno je štandardné
4. Taiwan alebo japonská drôtová koľajnica a skrutka
5. Samostatná nádrž na vodu
6. Stroj na odstraňovanie čipov
7. Tlak oleja tri pazúry
8 Stanice Power Tower 15
Technický parameter
| Položka | NC-106ds |
| Max. obracanie | Φ 160 mm |
| Max. pracovná dĺžka | 250 mm |
| Max. priemer | 500 mm |
| Rozmery vretena | 6/8 palca |
| Koncový tvar vretena | 5 000 minút -1 |
| Cez otvoru vretena | A2-5 |
| Vnútorný priemer expanznej trubice | 56 mm |
| Priemer hlavného ložiska hriadeľa | 45 mm |
| Napájanie vretena | Φ80 mm |
| Menovité moment vretena | 11 kW |
| Max. moment vretena | 35n.m |
| Počet povrchov veže | 70n.m |
| Rukoväť nástroja vonkajšieho priemeru | 15 |
| Vrt | 20x20 |
| Model hlavy veže | Φ25 mm |
| Maximálna rýchlosť veže energie | BMT40/ER25 |
| Výkon motora motorovej hlavy vežovej veže | 4000 min. -1 |
| Krútiaci moment hlavy veže | 2,4 kW |
| Krútiaci moment hlavy veže | 7,7n.m |
| Kŕmiť os/x smerovať smerovanie | Z: 370 mm x: 185 mm |
| Kŕmiť hriadeľ smerom | A: 360 mm |
| Napájanie hriadeľa z/x | 1,7 kW |
| Rýchlosť rýchleho posunu z/x | Z: 20 m/min x: 20 m/min |
| Rýchlosť rýchleho posunu a | A: 20 m/min |
| Výkon | 3,7 kW |
| Max. rýchlosť zadného hriadeľa | 4500 min. -1 |
| Zbojovanie | A2-4 |
| Späť vretená cez otvor | 36 mm |
| Skľučovadlá | 5 palcov |
| Menený krútiaci moment zadného hriadeľa | 14.1 N.M |
| Max. krútiaci moment zadného hriadeľa | 30 N.M |
| Kapacita napájania | 13kva |
| Celkové rozmery stroja (LXWXH) | 2260 × 1560 × 1715 mm (bez dopravníka čipu） Stroj na odstraňovanie čipu nie je zahrnutý |
| Váha | 3800 kg |
Zostať v kontakte
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. sa začala v roku 2006 a bola založená v roku 2018. Nachádza sa v Qianwan New District, Ningbo City, provincia Zhejiang, južné krídlo Číny Yangtze River Delta Economic Zone. Je to podnik špecializujúci sa na výskum, vývoj, výrobu a predaj zariadení na rezanie kovov CNC. Ako Čína NC-106DS s dvojitým otočením supplier and custom NC-106DS s dvojitým otočením company, So silnou technickou silou a bohatými skúsenosťami v priemysle sa spoločnosť Hongjia CNC zaväzuje poskytovať zákazníkom pokročilé riešenia CNC, ktoré uspokoja potreby zákazníkov v rôznych odvetviach.
Závod
Čo sú správy
-
V dnešnom čoraz konkurenčnejšom priemysle výroby spoločnosti stále náročnejšie požadujú vysoko účinné, vysoké a vysoko integrované riešenia obrábania. Ningbo Hongjia CNC Technology Co., Ltd., profesionálny výrobca vys...
Prečítajte si viac -
Vŕtací a poklepajúci stroj je obrábací nástroj, ktorý kombinuje funkcie vŕtania a poklepania. Používa sa predovšetkým na vŕtanie otvorov a vytváranie vnútorných nití (ťuknutím) v materiáloch, ako sú kov, plast a...
Prečítajte si viac -
1. Prečo preferuje letecký priemysel vodorovné sústruženia ? Gravitačná výhoda: Vyhnite sa deformácii veľkých obrobkov Problémy s vertikálnym otáčaním: Pri spracovaní ťa...
Prečítajte si viac
Priemyselné znalosti
V modernom výrobnom priemysle sa účinné, presné a automatizované spracovateľské vybavenie stávajú dôležitou zárukou konkurencieschopnosti podnikov. Spoločnosť Ningbo Hongjia CNC Technology Co., Ltd, ako vedúci priemysel CNC Cutting Equipment R&D, výrobná a predajná spoločnosť, poskytuje zákazníkom pokročilé riešenia CNC so silnou technickou silou a bohatými skúsenosťami v priemysle na uspokojenie potrieb spracovania rôznych priemyselných odvetví. Medzi nimi Automatické dokovanie s dvom je vysokovýkonný a efektívny pokročilý strojový nástroj, ktorý spustil.
Efektívne a presné schopnosti spracovania
Automatické ležiace horizontálne otáčanie s dvojitým otočením centrum otočenia integruje viac funkcií spracovania, ako sú otáčanie, vŕtanie, nuda, mletie a poklepanie. Jeho jedinečný dizajn s dvojitým spinlom realizuje automatické dokovanie obrobkov medzi dvoma vretienkami, čo výrazne zlepšuje účinnosť a presnosť spracovania. Či už ide o hromadnú výrobu alebo vysoko presné spracovanie komplexných častí, stroj stroja môže vykazovať vynikajúci výkon.
Výkonná základná štruktúra
Spravodolný nástroj prijíma vysoko rigidnú základnú konštrukciu štruktúry, ktorý vydrží silné operácie rezania a zabezpečuje dlhodobú stabilnú prevádzku. Zároveň je vybavený novou generáciou riadiaceho systému SYTEC/22TB a novou generáciou pohonných motorov a vretenových jednotiek, čím sa zabezpečuje efektívny a presný proces spracovania. Okrem toho má obrábací nástroj vstavaný vysokorýchlostný presný elektrický vreteno, ktoré môže uspokojiť potreby vysokorýchlostného a vysokého precízneho spracovania a poskytovať zákazníkom výsledky kvalitnejšieho spracovania.
Pokročilá konfigurácia a technológia
Automatické dokovacie horizontálne odbočovacie stredisko s dvojitým otrhaním je vybavené vodiacimi koľajnicami a olovnými skrutkami dovážanými z Taiwanu alebo Japonska, aby sa zabezpečila presnosť a trvanlivosť strojového stroja. Zároveň nezávislá konštrukcia nádrže na vodu a dopravník s čipovým dopravníkom spôsobujú, že čistenie pohodlnejšie a efektívnejšie zlepšujú účinnosť údržby zariadenia. Okrem toho má obrábací nástroj tiež hydraulický tromi čaw Chuck a 15-stacionárová veža, ktorá ďalej zvyšuje flexibilitu spracovania a umožňuje jej zvládnuť zložitejšie a rozmanitejšie potreby spracovania.
Pohodlný systém ochladzovania a odstraňovania triesok
Počas procesu spracovania kvalita chladiaceho systému priamo ovplyvňuje kvalitu obrobku a životnosť nástroja. Automatické dokovacie horizontálne odbočovacie centrum s dvojitým otrhaným vodorovným smerom prijíma dizajn nádrže na chladiacu vodu, čo uľahčuje čistenie chladiacej kvapaliny. Štandardná kapacita nádrže na vodu je 100 l, ktorá môže plne uspokojiť potreby chladenia dlhodobého spracovania a znížiť chybu presnosti spôsobenú zvýšením teploty.
Aplikácia priemyslu a výhody trhu
Automatické dokovacie horizontálne otáčanie s dvojitým spekaním sa v mnohých odvetviach široko používa v mnohých odvetviach, ako je výroba automobilov, letectvo, presné formy, zdravotnícke pomôcky atď. Vzhľadom na vysokú tuhosť, vysokú presnosť a vysokú účinnosť. Jeho multifunkčná integrácia umožňuje podnikom dokončiť viac úloh spracovania na rovnakom zariadení, skrátiť čas na zmenu a ladenie stroja a zlepšiť efektívnosť výroby.
Spoločnosť Ningbo Hongjia CNC Technology Co., Ltd sa vždy dodržiavala k technologickým inováciám a neustále optimalizovaným výkonom produktu, aby vyhovovala meniacim sa potrebám trhu. Jeho dvojité automatické ukotvovacie horizontálne odbočovacie centrum sa stalo dôležitou voľbou pre mnoho spoločností na zlepšenie efektívnosti spracovania a zabezpečenie kvality produktu s popredným konceptom dizajnu, stabilným výkonom spracovania a vynikajúcou úrovňou inteligencie.
