Ningbo Hongjia CNC Technology Co., Ltd. Domov / Výrobky / Vodorovná séria otáčania a mletia CNC / NC-108D SERVO poháňané horizontálne otáčacie stredisko

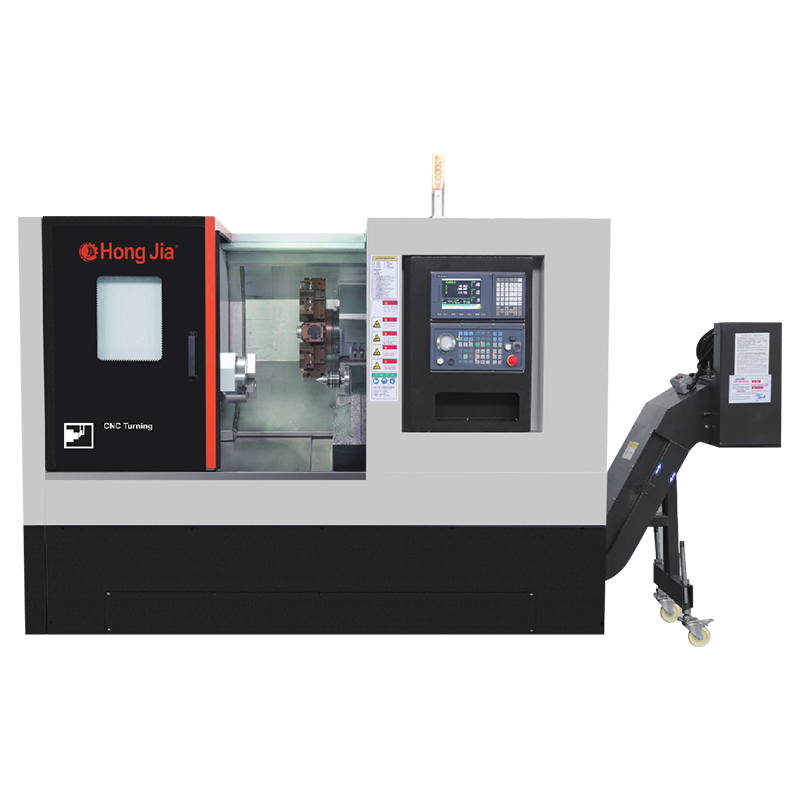

NC-108D SERVO poháňané horizontálne otáčacie stredisko

Horizontálne odbočovacie centrum riadené servomotormi využíva najnovšiu generáciu technológie pohonných motorov, ktoré poskytuje vyššiu hustotu energie a účinnosť konverzie, takže stroj stroja si môže stále udržiavať stabilný výkon a presnosť, keď beží pri vysokej rýchlosti. Nová generácia Motors Drive Motors dosahuje nižší prevádzkový hluk prostredníctvom optimalizovaného dizajnu a pokročilých výrobných procesov, čím vytvára pre operátorov pohodlnejšie pracovné prostredie. Motor využíva vysoko kvalitné materiály a pokročilé systémy mazania na účinné rozšírenie životnosti a zníženie nákladov na údržbu.
Motor vretena má vynikajúcu schopnosť vysokého krútiaceho momentu a dokáže udržiavať stabilnú rýchlosť a presnosť spracovania aj v podmienkach ťažkých rezov. Úzka spolupráca medzi riadiacim systémom servo a vretienkom umožňuje strojovni rýchlo reagovať na pokyny na spracovanie a zlepšiť efektívnosť spracovania a kvalitu povrchu.

+ Kontaktujte nás
  • NC-108D SERVO poháňané horizontálne otáčacie stredisko
  • NC-108D SERVO poháňané horizontálne otáčacie stredisko

Výrobné informácie

Spracovateľsiežká kapacita

1. Strúch, vŕtanie, G a Boring je možné vykonať

2. Vysoká rigidita základná štruktúra, aby sa dosiahlo ťažké rezanie

3. Vynikajúca schopnosť rezania a stabilná presnosť spracovania na dosiahnutie vysokej výroby

4. Nádrž na chladiace kvapaliny sa používa na ľahké čistenie a rezanie

5. Štandardná kapacita nádrže: 125L

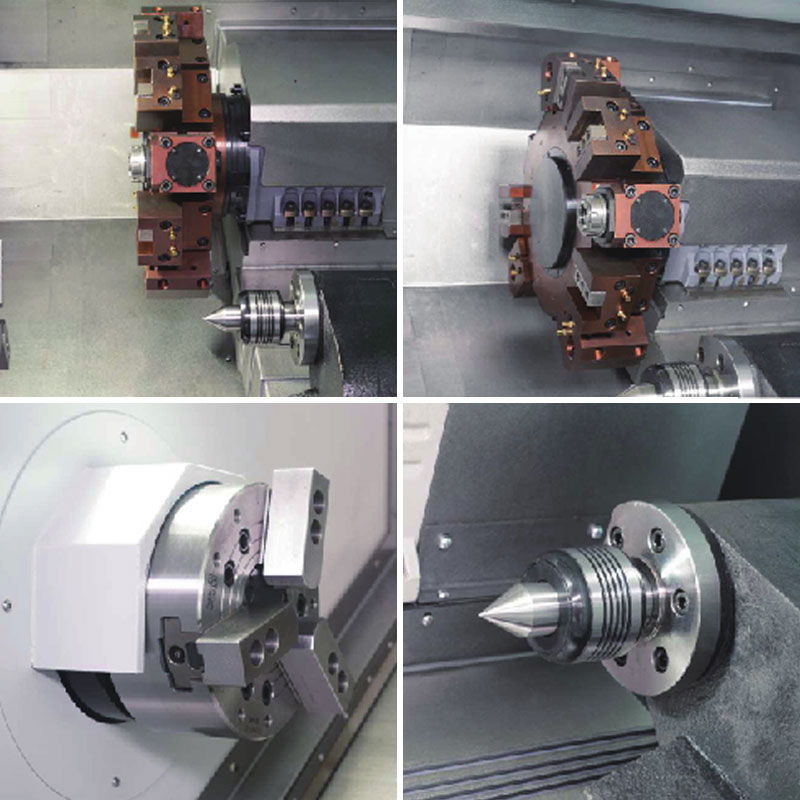

Nástroje strojového nástroja Základná konfigurácia

1. Nová generácia Sytec/22ta

2. Nová generácia pohonného motora

3. Nová generácia motora s vysokým krútiacim momentom vretena je štandardná

4. Taiwan alebo japonská drôtová koľajnica a skrutka

5. Samostatná nádrž na vodu

6. Stroj na odstraňovanie čipov

7. Tlak oleja tri pazúry

8. Štandard so vstavanou vysokorýchlostnou jednotkovou presnosťou mechanického vretena

Technický parameter

Položka Jednotka NC-108D
Max. Otáčanie priemeru postele mm Φ560
Max. Priemer obrábania (typ disku) mm 12-stanica veža φ280
8-stanica veža φ330
Max. Priemer obrábania (typ hriadeľa) mm Φ280
Max. Priemer otáčania na skateboarde mm Φ280
Vzdialenosť medzi dvoma centrami mm 500
Max. pracovná dĺžka mm 500
Max. Zviazať priemer otvoru mm Φ52
Hlavná os Vretená nosa A2-6
Vretená priemerom otvoru mm Φ66
Zúženie vnútorného otvoru vretena MT-6
Držanie kapacity s tromi čawmi 8 "
Vytiahnite akčný formulár Hydraulický tlak
Max. rýchlosť r/min 4000
Hlavný motor kw 11/15
Kŕmenie Cestovanie osou X mm 225
Cestovanie z osi Z mm 490
X/z osi rýchla sa pohybujúca rýchlosť m/min 25
Presnosť Presnosť umiestnenia (x/z) mm 0,008/0,010
Opakovaná presnosť umiestnenia (x/z) mm 0,006/0,008
Veža Číslo nástroja 12
Hnacia forma Servo
Výška stredu mm 80
Čas na zmenu nástroja (t-t) s 0.2
Nudné špecifikácie držiteľa nástroja mm 32
Špecifikácie držiteľa štvorcových nástrojov mm 25
Rýchlosť r.p/min 4000
Motor Kw 3.6
Krútiaci moment N.M 15
Powerhead Bmt 55
Výstraž Kužeľ rukávu chvosta MT-5
Max/min.Holing Dĺžka obrobku mm 500/60
Bezpečnostný štít Úplne zatvorené
Numerický riadiaci systém SYTEC 22TA/FANUC 0I-TF/GSK988TA
Váha Kg ≈ 4200
Celkové rozmery stroja (L × W × H) mm 2500 × 1700 × 1790
PREV: NC-108 Horizontálne horizontálne odbočovacie stredisko
NEXT: NC108D-Y DREWOUT COUNATION HORIZONTAL OUT

Odporúčané výrobky

Zostať v kontakte

+ SUBMIT
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. sa začala v roku 2006 a bola založená v roku 2018. Nachádza sa v Qianwan New District, Ningbo City, provincia Zhejiang, južné krídlo Číny Yangtze River Delta Economic Zone. Je to podnik špecializujúci sa na výskum, vývoj, výrobu a predaj zariadení na rezanie kovov CNC. Ako Čína NC-108D SERVO poháňané horizontálne otáčacie stredisko supplier and custom NC-108D SERVO poháňané horizontálne otáčacie stredisko company, So silnou technickou silou a bohatými skúsenosťami v priemysle sa spoločnosť Hongjia CNC zaväzuje poskytovať zákazníkom pokročilé riešenia CNC, ktoré uspokoja potreby zákazníkov v rôznych odvetviach.
Závod
  • Vzhľad výroby
  • Vzhľad výroby
  • Vybavenie
  • Vybavenie
  • Vybavenie
  • Vybavenie
  • Vybavenie
Čo sú správy
Priemyselné znalosti

Ningbo Hongjia CNC Technology Co., Ltd. sa zameriava na výskum a vývoj, výrobu a predaj zariadení na rezanie kovov CNC. So silnou technickou silou a bohatými skúsenosťami v priemysle sa stal dodávateľom a výrobcom na zákazku poháňaných Servo, ktorý poskytuje pokročilé riešenia CNC pre zákazníkov v rôznych odvetviach.

Ten Servo poháňané horizontálne odbočovacie centrum Prijíma najnovšiu generáciu technológie motorov Servo Drive, s vynikajúcou hustotou energie a účinnosťou konverzie a môže udržiavať stabilný výkon a vysokú presnosť strojového stroja aj pri vysokej rýchlosti.

Vysoký krútiaci moment motora vretena za podmienok ťažkých rezov
V prostrediach s ťažkým rezaním spracovania stability a rezania strojového nástroja priamo určujú kvalitu spracovania a efektívnosť výroby. Servo poháňané horizontálne odbočovacie centrum vyvinuté spoločnosťou Ningbo Hongjia CNC Technology Co., Ltd. prijíma pokročilé motory vretena a systémy riadenia servo, aby sa zabezpečilo, že môže stále poskytovať silný výkon krútiaceho momentu v podmienkach vysokej rezania, udržiavať stabilnú rýchlosť a presnosť spracovania.

Vysoko výkonný vretendový motor NC-108D prijíma motor s vysokým obsahom vretena, ktorý je optimalizovaný tak, aby mal vyššiu hustotu energie a nižšiu stratu energie. Dokonca aj v prostredí rezania s vysokým výkonom s vysokým zaťažením si stále môže udržiavať silný výkon, aby sa zabezpečila presnosť obrábania obrobku.

Vysoko presný systém riadenia servoch Servo regulačný systém úzko spolupracuje s motorom vretena na monitorovaní rezného zaťaženia v reálnom čase a upravení výkonu podľa rôznych požiadaviek na spracovanie. Algoritmus pokročilého vektorového riadenia a technológia kompenzácie dynamického krútiaceho momentu umožňujú strojovému stroju rýchlo reagovať na pokyny na spracovanie, znižovať kolísanie rýchlosti spôsobené zmenami zaťaženia počas rezania a tým zlepšiť stabilitu spracovania.

Inteligentný systém chladenia a mazania, aby sa znížil zvýšenie teploty teploty vretena pri výstupe vysokého krútiaceho momentu, je NC-108D vybavený účinným chladiacim systémom a pokročilým systémom mazania. Chladivo môže rýchlo odobrať rezné teplo, aby sa zabezpečilo, že motor vretena môže stále pracovať stabilne pri vysokom zaťažení. Masací systém zároveň znižuje stratu trenia a zlepšuje trvanlivosť zariadenia.

Návrh tuhej štruktúry NC-108D prijíma štruktúru lôžka stroja s vysokou rizikou a optimalizuje návrh kľúčových komponentov na zníženie vibrácií a deformácie spôsobenej silným rezaním. Štruktúra vysokej rigidity v kombinácii so silným výstupom krútiaceho momentu vretena zaisťuje počas spracovania vyššiu stabilitu a lepšiu kvalitu povrchu.

Vysokoúčinná konverzia energie a technológia Servo Driva s nízkou stratou významne zlepšila účinnosť premeny energie v porovnaní s tradičnými metódami pohonu. NC-108D využíva vysokoúčinné motorické materiály a optimalizovaný elektromagnetický dizajn na výrazné zníženie strát motorov a zlepšenie celkovej pracovnej účinnosti.

Kľúčové výhody
Nepretržitý vysoký výkon krútiaceho momentu: Aj pri silnom rezaní si stále môže udržiavať stabilnú presnosť spracovania a kvalitu povrchu.
Inteligentné dynamické nastavenie: Servo riadiaci systém monitoruje rezanie v reálnom čase a optimalizuje rýchlosť odozvy motora.
Efektívna ochrana na chladenie: Znížte zvýšenie teploty motora vretena a predĺžte jeho životnosť.
Vysoká štrukturálna stabilita: Znížte vibrácie spôsobené rezaním s vysokým zaťažením a zlepšením konzistencie produktu.
