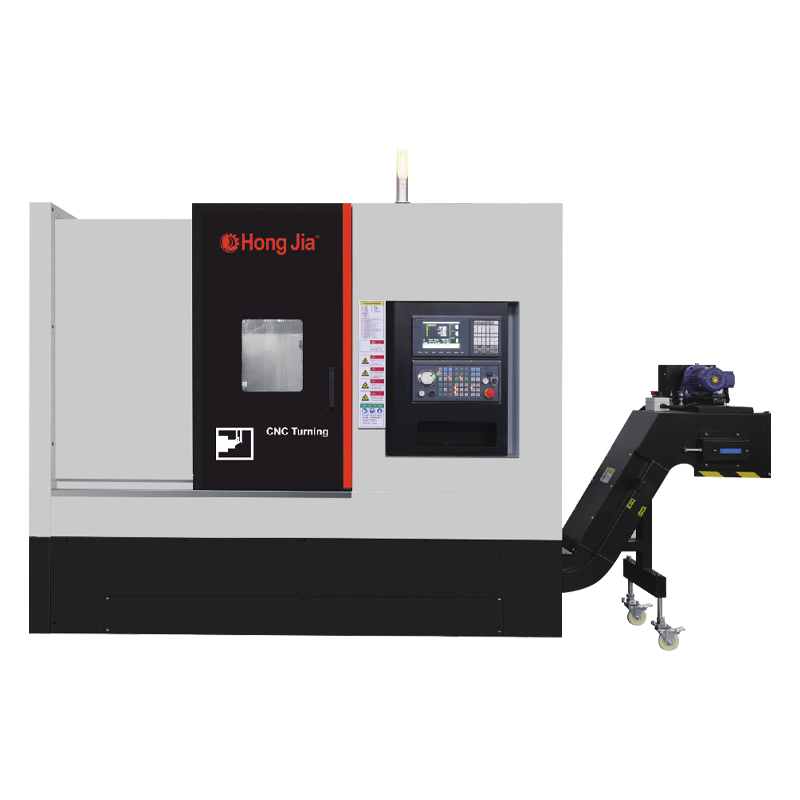

NC108D-Y DREWOUT COUNATION HORIZONTAL OUT
Horizontálne otáčanie stredu s vytiahnutím chladiacej kvapaliny oddeľuje skladovanie rezacej kvapaliny od tela strojového stroja, účinne sa vyhýba potenciálnemu riziku korózie reznej tekutiny na presných častiach strojového stroja a výrazne znižuje rýchlosť zlyhania stroja spôsobenú únikom rezania tekutiny. Nezávislá nádrž na vodu nielen zlepšuje celkový ochrany strojového náradia, ale tiež udržuje telo stroja suché a čisté, čím sa predlžuje životnosť zariadenia.
Vybavený efektívny systém odstraňovania čipov je kľúčom k zlepšeniu efektívnosti spracovania a udržiavaniu čistoty strojového stroja. Systém prijíma pokročilú technológiu odstraňovania čipov a konštrukčný návrh, ktorý môže rýchlo a presne odstrániť rôzne čipy generované počas spracovania, čím sa účinne vyhýba zlyhaniam strojového stroja a zníženej presnosti spracovania spôsobenej akumuláciou ChIP.
Pracovný princíp efektívneho dopravníka čipu je jednoduchý a efektívny. Počas spracovania sa čipy rýchlo zhromažďujú a prepravujú do určenej oblasti zberu cez potrubie odstraňovania čipov. Počas tohto procesu môže dopravný dopravník inteligentne identifikovať typ a veľkosť čipu, upraviť rýchlosť a silu odstraňovania čipu a zabezpečiť najlepší efekt odstránenia čipov. Zároveň má dopravný dopravník s nízkym prevádzkovým hlukom a nebude zasahovať do operačného prostredia.
Výrobné informácie
Spracovateľsiežká kapacita
1. Drilling a Boring je možné vykonať
2. Vysoká rigidita základná štruktúra, aby sa dosiahlo ťažké rezanie
3. Vynikajúca schopnosť rezania a stabilná presnosť spracovania na dosiahnutie vysokej výroby
4. Nádrž na chladiace kvapaliny sa používa na ľahké čistenie a rezanie
5. Štandardná kapacita nádrže: 125L

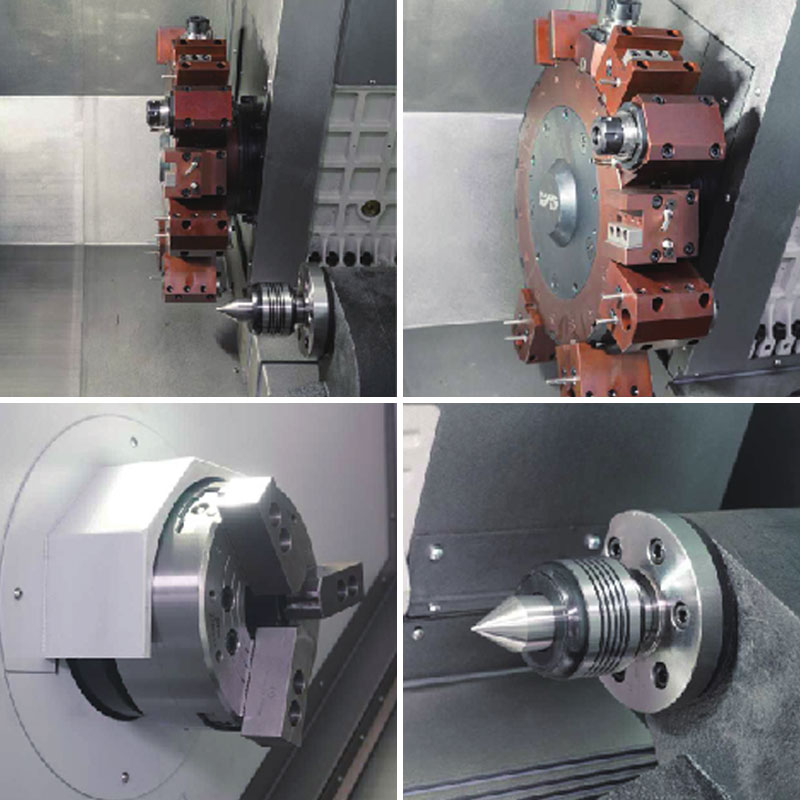

Nástroje strojového nástroja Základná konfigurácia
1. Nová generácia Sytec/22 TB
2. Nová generácia pohonného motora
3. Nová generácia motora s vysokým krútiacim momentom vretena je štandardná
4. Taiwan alebo japonská drôtová koľajnica a skrutka
5. Samostatná nádrž na vodu
6. Stroj na odstraňovanie čipov
7. Tlak oleja tri pazúry
8. Štandard so vstavanou vysokorýchlostnou jednotkovou presnosťou mechanického vretena
Technický parameter
| Položka | Jednotka | NC-108d-y | |
| Max. Otočte priemer na posteli | mm | Φ650 | |
| Max. Priemer obrábania (typ disku) | mm | Φ300 | |
| Max | mm | Φ350 | |
| Max. Priemer otáčania na skateboarde | mm | Φ280 | |
| Vzdialenosť medzi dvoma centrami | mm | 500 | |
| Max. pracovná dĺžka | mm | 460 | |
| Max. Zviazať priemer otvoru | mm | Φ52 | |
| Hlavná os | Vretená nosa | A2-6 | |
| Vretená priemerom otvoru | mm | Φ66 | |
| Zúženie vnútorného otvoru vretena | MT-6 | ||
| Držanie kapacity s tromi čawmi | 8 " | ||
| Vytiahnite akčný formulár | Hydraulický tlak | ||
| Max. rýchlosť | r/min | 4000 | |
| Hlavný motor | kw | 11/15 | |
| Kŕmenie | Cestovanie osou X | mm | 225 |
| Cestovanie z osi Z | mm | 490 | |
| X/z osi rýchla sa pohybujúca rýchlosť | m/min | 25 | |
| Presnosť | Presnosť umiestnenia (x/z) | mm | 0,008/0,010 |
| Opakovaná presnosť umiestnenia (x/z) | mm | 0,006/0,008 | |
| Veža | Číslo nástroja | 12 | |
| Hnacia forma | servo | ||
| Výška stredu | mm | 170 | |
| Čas na zmenu nástroja (t-t) | s | 0.2 | |
| Nudné špecifikácie držiteľa nástroja | mm | 32 | |
| Špecifikácie držiteľa štvorcových nástrojov | mm | 25 | |
| Rýchlosť | r.p/min | 4000 | |
| Motor | Kw | 3.6 | |
| Krútiaci moment | N.M | 15 | |
| Powerhead | Bmt | 55 | |
| Osi y | Cestovanie osi y | mm | 100 |
| Moment motora osi y | N.M | 8.4 | |
| Osi y | loptička | 3206 | |
| Formulár na osi y | Obdĺžnikové tvrdé koľajnice / drôtené koľajnice | Obdĺžniková tvrdá koľajnica | |
| Výstraž | Kužeľ rukávu chvosta | MT-5 | |
| Max/min. Držanie dĺžky obrobku | mm | 500/60 | |
| Bezpečnostný štít | Úplne zatvorené | ||
| Numerický riadiaci systém | Sytec22tb/ Fanuc 0i-TF/ GSK988TA | ||
| Váha | Kg | ≈ 4400 | |
| Celkové rozmery stroja (LXWXH) | mm | 2420x1700x2050 | |
