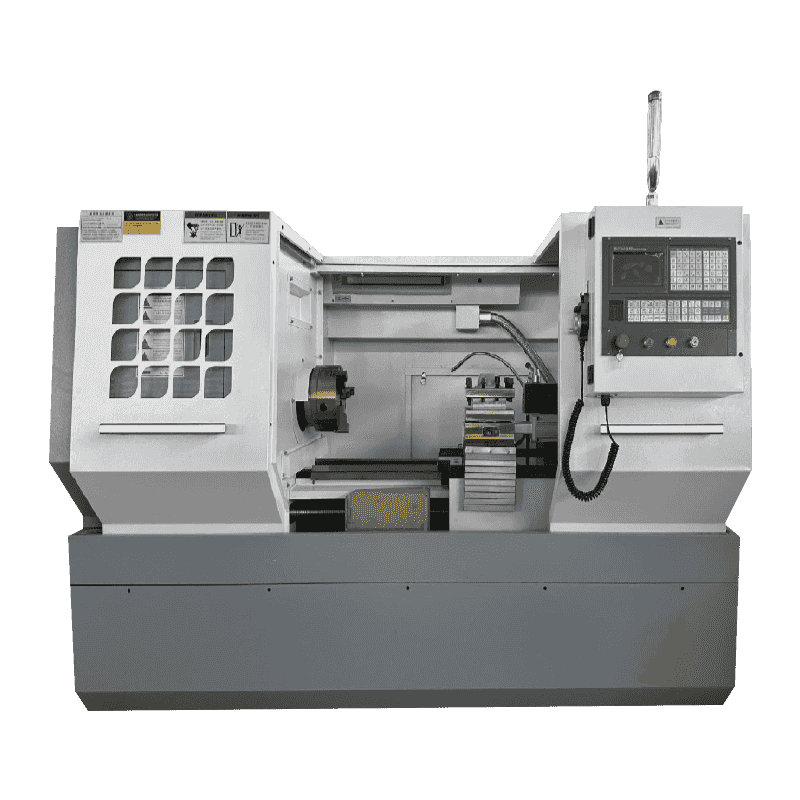

CK6140 High-Precíz CNC Horizontal Gathe
Sústruhový sústruhový sústruh
CNC vodorovná sústruh CK6140 má vysokú presnosť, vysoký výkon a vysokú tuhosť. Jeho hlavné komponenty a štruktúra sú optimálne navrhnuté a je to vybavenie prvej výberu pre obrábanie hriadeľov, diskov, puzdier, povrchov v tvare špeciálneho tvaru a obrobkov typu skrutky.
Obrobky.
KND alebo široké číslo numerických riadiacich systémov a všetkých digitálnych AC Servo Systems, X a Z. os sú polo-zatvorené ovládacie prvky, guľôčkové skrutky Sub používa presné guľôčkové skrutky na úrovni C3 a elektrické komponenty sa dovážajú alebo domáce známe značky, v súlade s certifikáciou CE alebo domácim certifikátom 3C.
Pred odchodom z továrne sa obrábané obrábacie náradie skontrolujú v prísnom v súlade s postupmi inšpekcií. Každý stroj stroja prijíma laserový interferometer na kontrolu presnosti polohovania osí X a Z a opakovateľnosti presnosti polohovania, čo zaisťuje stabilnú a spoľahlivú presnosť strojového nástroja.
Pred odchodom z továrne sa obrábacie náradie kontrolujú prísne podľa postupov inšpekcií. Každý stroje na adresu prijíma laserový interferometer na testovanie presnosti polohovania a opakovateľnosti osí X a Z, aby sa zabezpečila ich stabilita a spoľahlivosť.
Výrobné informácie
Úvod hlavných častí
1 、 posteľ.
Prijatie plochej štruktúry postele, formovania živicového piesku, vysokokvalitné liatinové odlievanie, vodiacu koľajnicu prijíma stredne frekvenčné ochladenie a mletie a vkladanie formovania, ktorý má dobrý odolnosť proti oderu a presnosti.
2 、 vretená.
Štruktúra vretena prijíma typickú štruktúru dvojbodovej podpory na predných a zadných koncoch a vreteno má vysokú tuhosť; Ložisko prijíma špeciálne ložisko pre vysoko presné vreteno vretena Harbin, ktorá má továreň, ktorá spôsobuje, že vreteno má vysokú rotačnú presnosť. Hlavný rozsah rýchlosti pohonu je 100 ~ 2000r/min; Hlavné hnacie prevody sú kalené a mleté, pohon a valcovacie ložiská sú namazané silným olejom, s dobrým vysokorýchlostným a nízkoteplotným vzostupným výkonom; Návrh puzdra vretena sa berie do úplného zohľadnenia opatrení rozptyľovania tepla a mechanizmu nabláňania vibrácií, vďaka ktorému má vretená skrinka vlastnosti s nízkym hlukom a presnosťou prenosu a hluk strojového stroja nepresahuje hodnotu stanovenú vnútroštátnou normou. Hluk stroja nepresahuje hodnotu stanovenú národným štandardom. Stroj má zariadenie na ochranu elektrického preťaženia, mechanické zariadenie na ochranu proti preťaženiu a zariadenie núdzového zastavenia na riadenie rotácie vretena. Typ automatického zmeny rýchlosti je vybavený externou automatickou kontrolou rýchlosti.
3. Kŕmenie pohybu
Priečny (os X) a pozdĺžne pohyby kŕmenia (os (z Z) sú poháňané servomotormi, aby sa dosiahli rýchle pohyby traverzov a kŕmenia presnými guľovými skrutkami.
Vodič snímky je pripevnený k protidovávaným plastovým mäkkým pásom, ktorý môže dobre zaručiť presnosť polohovania a opakovateľnosť strojového stroja.
4. Tailstock.
Dizajn zadného konania stroja poskytuje plné zváženie tuhosti, nakladacej kapacity a užívateľskej prívetivosti. Metóda utiahnutia je manuálna.
6. Chuck
Stroj je vybavený 8-palcovým tromi dlážkami (voliteľný hydraulický).
7. centralizované mazanie
Prijatie japonskej technológie centralizovaného systému mazania na realizáciu mazania každej vodiacej koľajnice, guľôčkovej skrutky a ložiska. Mazacie čerpadlo má funkcie zobrazenia pracovného stavu a hydraulického monitorovania. A môže byť upravený kedykoľvek cyklu vstrekovania oleja.
3 、 držiak nástrojov na číselný riadiaci nástroj
Vertikálny držiak nástrojov CNC so štvorkolkou má vlastnosti presnosti, stability a spoľahlivosti vysokej polohy, širokej škály aplikácií, jednoduchej štruktúry, ľahkej údržby atď.
4 、 Pracovné prostredie obrábacieho stroja
Okolitá teplota: 5 ℃ ~ 40 ° ℃ Rozsah a priemerná teplota 24 hodín nepresahuje 35 ℃.
Relatívna vlhkosť: 30% ~ 95% a zásadou zmeny vlhkosti je, že by nemala spôsobiť kondenzáciu.
Nadmorská výška: pod 1000 m.
Atmosféra: žiadny nadmerný prach, kyslý plyn, korozívny plyn a soľ.
Vyhnite sa priamemu slnečnému žiareniu na stroji alebo tepelnému žiareniu na stroji, ktoré môže spôsobiť zmeny v okolitej teplote.
Poloha inštalácie mimo zdrojov vibrácií.
Inštalačná poloha mimo horľavých a výbušných materiálov.
Technický parameter
| Položka | Jednotka | CK6140 |
| Max. Otáčanie priemeru postele | mm | 400 |
| Maximálny priemer otáčania na držiaku nástroja | mm | 210 |
| Dĺžka obrobku maxi | mm | 750 |
| Vretená priemerom otvoru | mm | Φ52 |
| Rozsah rýchlosti vretena | r/min | 100-2000 Zmena prevodového stupňa/Nekonečná zmena |
| Typ konca vretena | A2-6 | |
| Vreteno predné kužeľové diery | Šesť Mohs | |
| Napájanie motora | kw | 5.5 |
| Kŕmny motor | Konverzia frekvencie | |
| Numerický riadiaci nástroj odpočinok | Držiak nástrojov na zvislý štvorčlenný | |
| Veľkosť drieku | mm | 20x20 |
| Držiak nástroja Opakovaná presnosť umiestnenia | ± 3,2 " | |
| Kŕmny rozsah | mm/mir | X: 1 ~ 6000 Z: 1-10000 |
| Jednotka minimálneho nastavenia | mm | 0.001 |
| Celkové rozmery stroja (LXWXH) | mm | 2150x1450x1650 mm |
| Hrubá hmotnosť | kg | 1900 |
