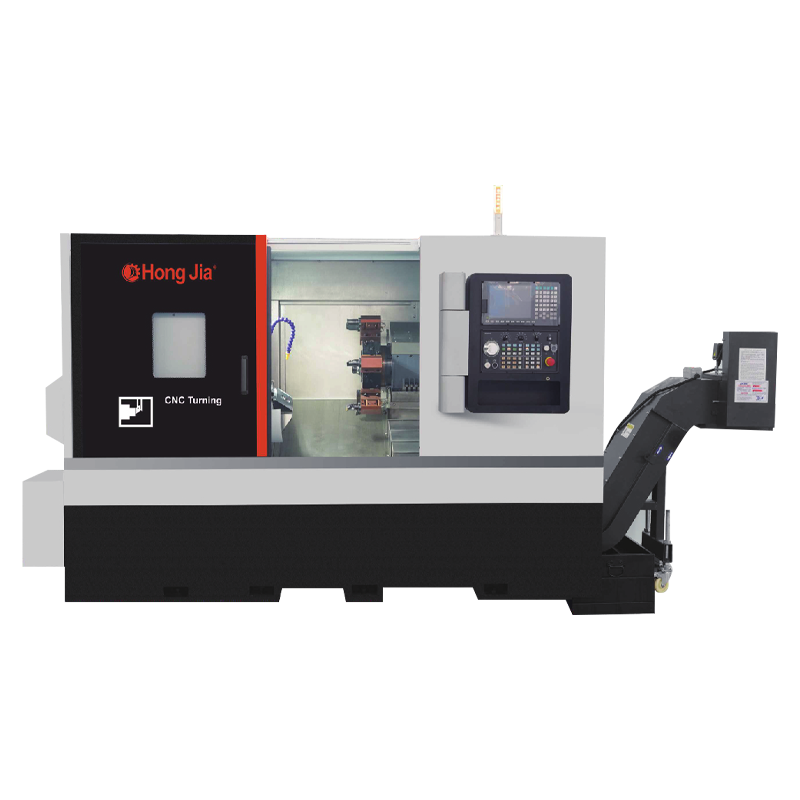

NC110D HORE HORE MOTORA HORIZONTÁLNE OUT
Horizontálne otáčanie motora elektrickej hlavy má nielen tradičné funkcie spracovania sústruženia, ale tiež môže vykonávať rôzne operácie spracovania, ako sú vŕtanie a nuda. Táto univerzálnosť umožňuje jednému zariadeniu dokončiť viac procesov, skrátenie času na výmenu zariadenia a prenos obrobku a zlepšenie celkovej účinnosti spracovania.
Zariadenie prijíma vysokorigidnú návrh základnej štruktúry, aby sa zabezpečila stabilita a presnosť počas spracovania. Tento dizajn umožňuje zariadeniu odolávať obrovskému zaťaženiu, ktoré prinieslo ťažké rezanie a udržiavala rovnakú presnosť spracovania, čím spĺňa požiadavky na spracovanie vysoko presných a kvalitných častí.
Motor elektrickej hlavy je základnou súčasťou zariadenia. Prijíma pokročilú motorickú technológiu a riadiaci systém na dosiahnutie presného a rýchleho kŕmenia a rotačného pohybu. Tento vysoko výkonný systém elektrickej hlavy nielen zlepšuje účinnosť spracovania, ale tiež zaisťuje stabilitu a spoľahlivosť procesu spracovania.
Výrobné informácie
Siežpracovateľská kapacita
1. Drilling a Boring je možné vykonať
2. Vysoká rigidita základná štruktúra, aby sa dosiahlo ťažké rezanie
3. Vynikajúca schopnosť rezania a stabilná presnosť spracovania na dosiahnutie vysokej výroby
4. Nádrž na chladiace kvapaliny sa používa na ľahké čistenie a rezanie
5. Štandardná kapacita nádrže: 125L

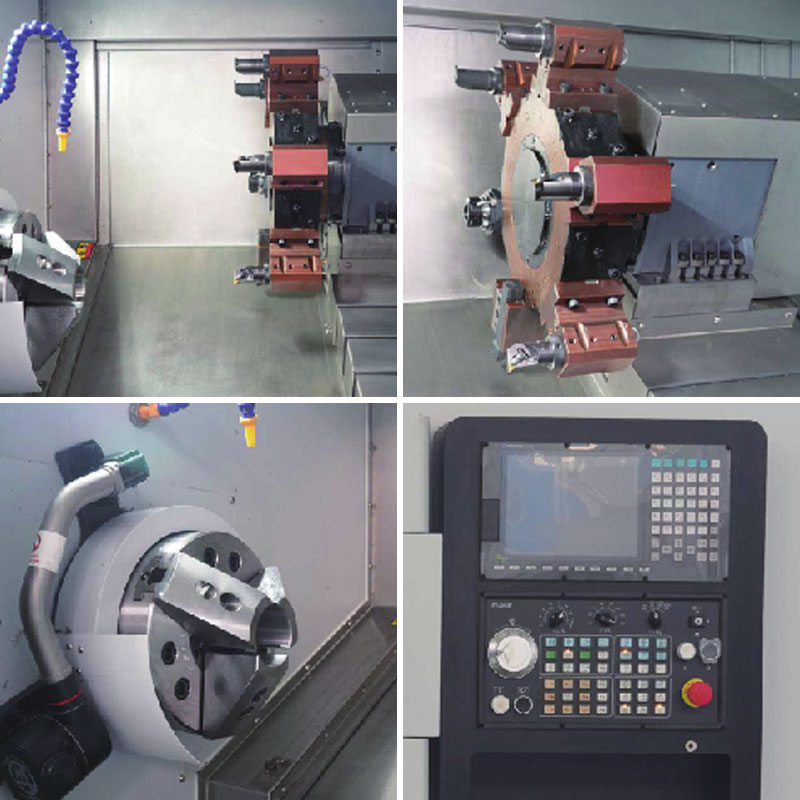

Nástroje strojového nástroja Základná konfigurácia
1. Nová generácia SYTEC22TA
2. Nová generácia pohonného motora
3. Nová generácia motora s vysokým krútiacim momentom vretena je štandardná
4. Taiwan alebo japonská drôtová koľajnica a skrutka
5. Samostatná nádrž na vodu
6. Stroj na odstraňovanie čipov
7. Tlak oleja tri pazúry
8. Štandard so vstavanou vysokorýchlostnou jednotkovou presnosťou mechanického vretena
Technický parameter
| Položka | Jednotka | NC-110D | |
| Max. Otáčanie priemeru postele | mm | Φ750 | |
| Max. obracanie | mm | Φ600 | |
| Max. pracovná dĺžka | mm | 700 | |
| Max. Zviazať priemer otvoru | mm | Φ75 | |
| Hlavná os | Vretená nosa | A2-8/11 | |
| Vretená priemerom otvoru | mm | Φ86 | |
| Kužeľ vnútorného otvoru vretena | MT-6 | ||
| Držanie kapacity s tromi čawmi | 10 " | ||
| Vytiahnite akčný formulár | Hydraulický tlak | ||
| Max. rýchlosť | r/min | 2500 minút -1 | |
| Hlavný motor | kw | 15/18.5 | |
| Kŕmenie | Cestovanie osou X | mm | 350 |
| Cestovanie z osi Z | mm | 750 | |
| X/z osi rýchla sa pohybujúca rýchlosť | m/min | 25 | |
| Presnosť | Presnosť umiestnenia (x/z) | mm | ± 0,005 |
| Opakovaná presnosť umiestnenia (x/z) | mm | ± 0,003 | |
| Veža | Číslo nástroja | 12 | |
| Hnacia forma | Servo | ||
| Výška stredu | mm | 100 | |
| Čas na zmenu nástroja (t-t) | S | 0.2 | |
| Nudné špecifikácie držiteľa nástroja | mm | 50 | |
| Špecifikácie držiteľa štvorcových nástrojov | mm | 25 | |
| Rýchlosť | r.p/min | 4000 | |
| Motor | Kw | 3.6 | |
| Krútiaci moment | N.M | 15 | |
| Powerhead | Bmt | 65 | |
| Výstraž | Kužeľ rukávu chvosta | MT-5 | |
| Priemer rukávu | mm | Φ80 | |
| Maximálne cestovanie v hornom rukáve | mm | 100 | |
| Bezpečnostný štít | Úplne zatvorené | ||
| Numerický riadiaci systém | Nová generácia 22ta/Fanuc 0i-TF | ||
| Váha | Kg | 5200 | |
| Celkovo Dirnensions of Stroj (LXWXH) | mm | 2980 × 2200 × 1950 | |
Zostať v kontakte
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. sa začala v roku 2006 a bola založená v roku 2018. Nachádza sa v Qianwan New District, Ningbo City, provincia Zhejiang, južné krídlo Číny Yangtze River Delta Economic Zone. Je to podnik špecializujúci sa na výskum, vývoj, výrobu a predaj zariadení na rezanie kovov CNC. Ako Čína NC110D HORE HORE MOTORA HORIZONTÁLNE OUT supplier and custom NC110D HORE HORE MOTORA HORIZONTÁLNE OUT company, So silnou technickou silou a bohatými skúsenosťami v priemysle sa spoločnosť Hongjia CNC zaväzuje poskytovať zákazníkom pokročilé riešenia CNC, ktoré uspokoja potreby zákazníkov v rôznych odvetviach.
Závod
Čo sú správy
-
V dnešnom čoraz konkurenčnejšom priemysle výroby spoločnosti stále náročnejšie požadujú vysoko účinné, vysoké a vysoko integrované riešenia obrábania. Ningbo Hongjia CNC Technology Co., Ltd., profesionálny výrobca vys...
Prečítajte si viac -
Vŕtací a poklepajúci stroj je obrábací nástroj, ktorý kombinuje funkcie vŕtania a poklepania. Používa sa predovšetkým na vŕtanie otvorov a vytváranie vnútorných nití (ťuknutím) v materiáloch, ako sú kov, plast a...
Prečítajte si viac -
1. Prečo preferuje letecký priemysel vodorovné sústruženia ? Gravitačná výhoda: Vyhnite sa deformácii veľkých obrobkov Problémy s vertikálnym otáčaním: Pri spracovaní ťa...
Prečítajte si viac
Priemyselné znalosti
Vysokoúčinné charakteristiky spracovania hnacej hlavy Motor Horizontal Turn Center
1. Štrukturálne charakteristiky a vysoká účinnosť
Pohonná hlava Motor vodorovná otáčanie stredu Vo všeobecnosti prijíma štruktúru portálov a strojové lôžko je väčšinou vyrobené z polymérneho betónového materiálu, ktorý má dobrý tlmiaci výkon a nízku tepelnú vodivosť, čo vedie k zlepšeniu presnosti spracovania formy. Horizontálne otáčanie motora hnacej hlavy, ktoré vyrába spoločnosť Ningbo Hongjia CNC Technology Co., Ltd, prijíma tento pokročilý štrukturálny návrh na zabezpečenie stability a presnosti strojového stroja pod vysokorýchlostnou prevádzkou.
2. Advanced Drive Technology
Pokiaľ ide o režim pohonu, horizontálne otáčanie motora hnacej hlavy sa vyvinulo z tradičného lineárneho pohybu (x/y/z os) a pohonu lopty na lineárny motor motora. Lineárny motor eliminuje prenosový prvok, ktorý prevádza rotačný pohyb na lineárny pohyb, čím výrazne zlepšuje dynamický výkon, pohybujúcu sa rýchlosť a presnosť spracovania osi. Niektoré produkty spoločnosti Ningbo Hongjia CNC Technology Co., Ltd prijali technológiu lineárneho pohonu motorového pohonu, ktorá výrazne zlepšila zrýchlenie osi a rýchlu rýchlosť cestovania obrábacieho stroja, čím výrazne zlepšila účinnosť výroby.
Okrem toho sa hojdačka rotačného stola a hojdačka a rotácia hlavy vretena sú široko realizované motormi krútiaceho momentu. Motor krútiaceho momentu je synchrónny motor, ktorého rotor je priamo pripevnený k komponentu, ktorý sa má poháňať bez mechanických prenosových prvkov. Preto má extrémne vysokú statickú a dynamickú tuhosť zaťaženia, čo zlepšuje presnosť polohovania a opakovateľnosť otočnej osi a osi výkyvnej osi.
3. Vysoko precízne elektrické vreteno
Elektrické vreteno je základnou súčasťou horizontálneho odbočky motora hnacej hlavy. Pri spracovaní povrchov voľnej formy a komplexných obrysov sa často používajú koncové mlyny s menším priemerom, čo vyžaduje, aby elektrické vreteno malo veľmi vysokú rýchlosť. V súčasnosti je rýchlosť vretena vysokorýchlostných obrábacích centier na trhu väčšinou medzi 18000 a 42000R/min, zatiaľ čo rýchlosť vretena niektorých špičkových výrobkov môže dokonca dosiahnuť viac ako 54 000R/min. Horizontálna sústruženie hnacej hlavy spoločnosti Ningbo Hongjia CNC Technology Co., Ltd je vybavená vysoko presný elektrický vreteno s vysokou rýchlosťou a dobrou stabilitou, ktorá môže vyhovovať potrebám spracovania rôznych zložitých foriem.
Aby sa zabezpečila stabilita vysokorýchlostného elektrického vretena, je stroje vybavené aj senzormi na meranie teploty, posunu a vibrácií, aby sa monitoroval zvýšenie teploty, axiálne posun a vibrácie motora, ložiska a vretena. Tieto senzory poskytujú korekčné údaje pre systém CNC na modifikáciu rýchlosti a rýchlosti krmiva vreteno, optimalizáciu parametrov spracovania a tým zabezpečujú presnosť a efektívnosť spracovania.
