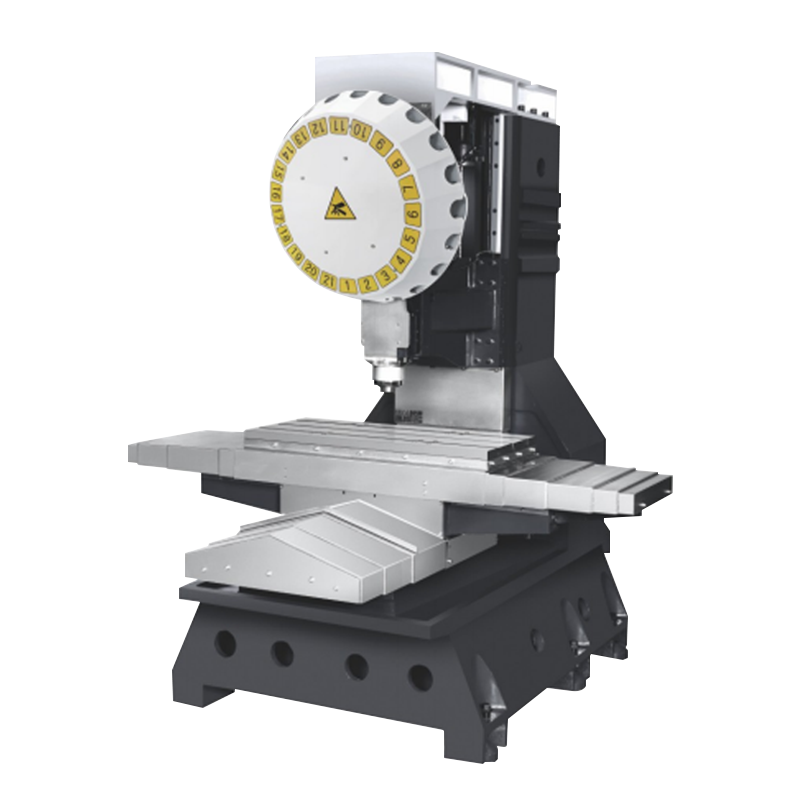

Vŕtacie a poklepajúce stroje
Štandardná konfigurácia zariadenia obsahuje tri sekery s použitím značky Taiwan „Yintai PMMI“ alebo „Shangyin Hivin“ C-stupňové loptové skrutky a „Yintai PMI“, „Shangyin Hivvin“ alebo „THK“ presné lineárne koľajnice, aby sa zabezpečila vysoká presnosť a stabilita zariadenia. Okrem toho sú tri osi zariadenia vybavené aj presné ložiská P4, ktoré poskytujú plynulejší pohyb a nižšie trenie. Dve špecifikácie podnosov pre 24-polohy, BT40-24T a BT50-24T, spĺňajú rôzne požiadavky na nástroj; ako aj objemové vstrekovače oleja na zjednodušenie procesu plnenia oleja; a nastaviteľné výškové stĺpce na prispôsobenie sa rôznym požiadavkám na spracovanie. Tieto konfigurácie a možnosti je možné prispôsobiť podľa skutočných potrieb použitia na zlepšenie celkového výkonu a ľahkej prevádzky zariadenia.
Výrobné informácie
Hlavné konfigurácie
Tri osi prijímajú „Gintech PMI alebo Shangyin Hiwin“ alebo „THK“ C3 GRADE GULL SCRUETS.
Tri osi prijímajú „Yintai PMI alebo Shangyin Hiwin“ alebo „thk“ loptové skrutky.
Ložiská triedy P4 pre tri osi
„Speedcn“ priame vretená
BT30-21T „SpeedCN“ Rotary Servo Servo Tervice Changer.
Trojosové „SpeedCn“ spojky
Trojosový kryt „SpeedCn“
Objemový olejár
Nástroje na náradie a nastavovacie nástroje
Voliteľné konfigurácie
BBT30-φ110-12000/15000/20000RPM
BT30-36T „Speedcn“ Yi-Tai Typ Overing Typ Over Service Magazine
Technický parameter
| Špecifikácia | jednotka | TP500Z | TP600Z | TP600L | TP700L | TP800V | TP1000V | T13V |
| X/Y/Z Axis Cestovanie | mm | 500*400*330 | 600*400*330 | 600*450*330 | 700*450*330 | 800*500*330 | 1000*500*330 | 1300*650*450 |
| Veľkosť tabuľky | mm | 650*400 | 700*420 | 700*420 | 800*420 | 1000*500 | 1000*500 | 1400*600 |
| Zaťaženie tabuľky | kg | 250 | 250 | 250 | 350 | 350 | 500 | |
| Vzdialenosť od stredu vretena do povrchu vodiaceho stĺpca | mm | 464 | 464 | 464 | 546 | 546 | 705 | |
| Vzdialenosť od konca vretena po povrchu | mm | 150-480 | 150-480 | 160-490 | 150-480 | 150-600 | ||
| Tabuľka T-slot (šírka*slot*rozstup) | mm | 14T*3*125 | 14T*3*125 | 18T*5*100 | 18T*5*100 | 18T*5*100 | ||
| Vretenové kužeľové diery/priemer | / | BBT30-100 | BBT30-110 | BBT30-110 | BBT30-110 | BBT-30-110 | ||
| Rýchlosť | r/min | 20000 | 20000 | 20000 | 20000 | 12000 | ||
| (XNZ) Rýchly traverz | m/min | 36/48 | 36/48 | 48 | 48 | 36 | ||
| Loptička | mm | XY: ф28*12116 Z: ф32*12116 | Xyz: ф32*16 | XYZ: 40*12 | ||||
| Sprievodca valcami (šírka riadku/počet posúvačov) | mm | XYZ: 30*2 | XYZ: 30*2 | XYZ: 35*2 | X: 45*6 yz: 45*4 | |||
| Váha | kg | ≈2200 | ≈2300 | ≈ 2500 | ≈ 2550 | ≈3000 | ≈3300 | ≈ 4500 |
