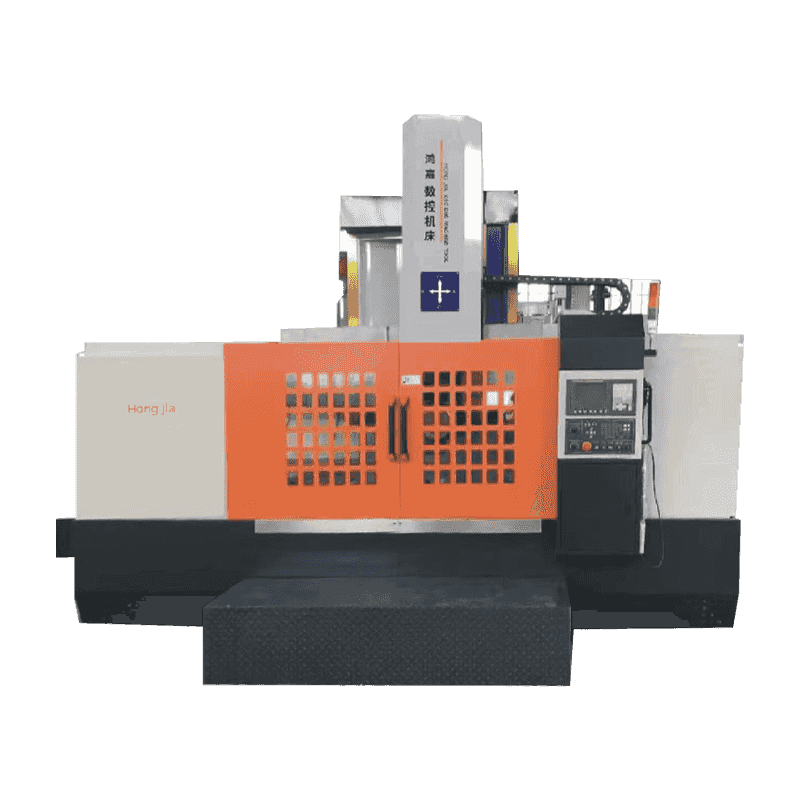

CK-5112B CNC jednokolový zvislý sústruh
Sústruhový sústruhový sústruh
CK51 series CNC single-column vertical lathe is a high-tech mechatronic product that our company absorbs the contemporary advanced design and manufacturing technology, adopts CAD optimization design method, implements enterprise precision standard, configures domestic and foreign advanced functional components, and realizes strong cutting force in structural performance, super-heavy load on the table, high dynamic and static rigidity of the machine tool, safety and reliability of all movements, Dlhá životnosť a vysoká efektívnosť spracovania. Stroj je high-tech elektromechanický integrovaný produkt.
Výrobné informácie
Konfigurácia st ónroja
1. Siemens 808d CNC;
2. 320 Štvoriteľská elektrická rezacia tabuľka;
3. Štvorstupňová nepretržitá variabilná prevodovka, hlavný motor 22 kw servo motor;
4. Polmizantovaná ochrana, ochrana krížového lúča, odstránenie triesok, chladenie vody;
5. Vybavený hydraulickým skľučovadlom zameraním na samostatné zameranie s hmotnosťou 1 000 mm;
6. Nástroje stroja nemá žiadnu závitovú funkciu a neprichádza s vretienkom;
7. Základňa pracovného stola je podopretá valivými vodiacimi koľajnicami.
Používanie strojového náradia
Tento strojový stroj je vhodný pre vysokorýchlostné nástroje na rezanie ocele, nástroje na rezanie z tvrdej zliatiny a rôzne vysokovýkonné rezné nástroje na spracovanie čierneho kovu, neželezného kovu a niektorých obrobkov nekovového materiálu. Môže dokončiť drsné a presné otáčanie vnútorných a vonkajších valcových povrchov, vnútorných a vonkajších kužeľových povrchov, plochých povrchov, rotačných povrchov a drážok na stroji.
Technický parameter
| Položka | Jednotka | Ck5112b |
| Cutting Tool stĺpajte najväčší priemer | mm | 1250 |
| Hydraulický priemer | mm | 1000 |
| Maximálna výška obrobku | mm | 1000 |
| Maximálna hmotnosť obrobku | t | 3.5 |
| Rozsah rýchlosti pracovného stola | r/min | 1-200 |
| Úroveň rýchlosti | Štvorstupňový | |
| Maximálny krútiaci moment pracovného stola | Kn/m | 25 |
| Počet fáz podávania držiaka nástroja | vyrovnanie | Bezstarostný |
| Maximálna rezná sila držiaka na zvislý držiak nástrojov | KN | 20 |
| Vodorovná zdvih | mm | 700 |
| Zvislý zdvih | mm | 650 |
| Cestovanie krížovým lúčom | mm | 650 |
| Rozsah rýchlosti posuvu pre držiteľa nástroja | mm/min | 0,1-500 |
| Rýchla rýchlosť pohybu držiaka nástroja | mm/min | 2500 |
| Rýchlosť zdvíhania lúča | mm/min | 440 |
| Rozmery prierezov noža (šírka dĺžky x) | mm | 30 × 40 |
| Hlavný motor | kW | 22 |
| Konfigurácia systému | Siemens 808d | |
| Osi koordinácie CNC | X. Prepojenie osi Z | |
| Hmotnosť stroja (približne) | t | 13 |
Zostať v kontakte
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. sa začala v roku 2006 a bola založená v roku 2018. Nachádza sa v Qianwan New District, Ningbo City, provincia Zhejiang, južné krídlo Číny Yangtze River Delta Economic Zone. Je to podnik špecializujúci sa na výskum, vývoj, výrobu a predaj zariadení na rezanie kovov CNC. Ako Čína CK-5112B CNC jednokolový zvislý sústruh supplier and custom CK-5112B CNC jednokolový zvislý sústruh company, So silnou technickou silou a bohatými skúsenosťami v priemysle sa spoločnosť Hongjia CNC zaväzuje poskytovať zákazníkom pokročilé riešenia CNC, ktoré uspokoja potreby zákazníkov v rôznych odvetviach.
Závod
Čo sú správy
-
V dnešnom čoraz konkurenčnejšom priemysle výroby spoločnosti stále náročnejšie požadujú vysoko účinné, vysoké a vysoko integrované riešenia obrábania. Ningbo Hongjia CNC Technology Co., Ltd., profesionálny výrobca vys...
Prečítajte si viac -
Vŕtací a poklepajúci stroj je obrábací nástroj, ktorý kombinuje funkcie vŕtania a poklepania. Používa sa predovšetkým na vŕtanie otvorov a vytváranie vnútorných nití (ťuknutím) v materiáloch, ako sú kov, plast a...
Prečítajte si viac -
1. Prečo preferuje letecký priemysel vodorovné sústruženia ? Gravitačná výhoda: Vyhnite sa deformácii veľkých obrobkov Problémy s vertikálnym otáčaním: Pri spracovaní ťa...
Prečítajte si viac
Priemyselné znalosti
CK-5112B CNC jednokolový zvislý sústruh je špičkovým technologickým produktom narodeným z aktívnej reakcie spoločnosti Ningbo Hongjia CNC na dopyt po trhu a integráciu súčasného pokročilého dizajnu a výrobného technológií. V procese návrhu tejto série obrábacích strojov Hongjia CNC prijala metódu návrhu optimalizácie CAD, aby sa zabezpečilo, že každý detail je starostlivo vypočítaný a optimalizovaný, čo nielen zlepšuje celkový výkon strojového stroja, ale tiež demonštruje jeho hlboké dedičstvo v oblasti precíznej výroby. Implementáciou podnikových precíznych štandardov a konfiguráciou pokročilých funkčných komponentov doma iv zahraničí CK-5112B CNC jednostranný zvislý sústruh dosahuje silnú reznú silu štrukturálneho výkonu a pracovný stôl vydrží zaťaženie nadváhou a zároveň zachováva vysokú dynamickú a statickú tuhosť strojového nástroja, čo spôsobí bezpečnosť a spoľahlivosť všetkých pohybov.
Konfigurácia jadra CK-5112B CNC jednostlového zvislého sústruhu zdôrazňuje jeho identitu ako špičkového zariadenia CNC. Je vybavený systémom Siemens 808D CNC. Táto medzinárodne uznávaná značka je známa svojou stabilitou, spoľahlivosťou a ľahkou prevádzkou a poskytuje používateľom intuitívne a ľahko použiteľné programovacie a monitorovacie rozhranie. Nástroje stroja je vybavené elektrickým stolom 320 mm, ktorý výrazne rozširuje rozsah spracovania a zlepšuje flexibilitu spracovania. Štvorstupňový nepretržitý premenný prenosový systém je vybavený hlavným motorom servo 22 kW, aby sa zabezpečilo, že vhodná rýchlosť rezania a krútiaci moment môže byť poskytnutá v rôznych pracovných podmienkach, aby sa uspokojilo rôzne potreby spracovania.
Pokiaľ ide o bezpečnostný výkon, CK-5112B CNC jednokolový vertikálny sústruh privádza polo-uložený návrh ochrany, ktorý účinne izoluje postriekanie počas spracovania a chráni bezpečnosť operátora. Zároveň ochrana krížového lúča, odstraňovanie trosiek a chladenie vody ďalej zlepšuje čistotu prostredia spracovania a prevádzkovú účinnosť strojového stroja. Obzvlášť stojí za zmienku o tom, že obrábací nástroj je vybavený hydraulickým skľučovadlom s tromi, s priemerom 1000 mm štandardne. Táto konfigurácia výrazne zvyšuje stabilitu upínania a presnosť spracovania obrobku.
Aj keď vertikálny sústruh CNC CNC CK-5112B nemá funkciu spracovania vlákna a nie je vybavený kódovačom vretena, neovplyvňuje to jeho širokú aplikáciu v rôznych poliach spracovania materiálu. Strojový stroj je vhodný pre vysokorýchlostné oceľové náradie, karbidové náradie a rôzne vysokovýkonné nástroje a môže efektívne spracovať železné kovy, neželezné kovy a niektoré nekovové obrobky. Či už ide o vnútorný a vonkajší valcový povrch, vnútorný a vonkajší kužeľový povrch, rovina, rotačný povrch alebo drážka, CNC CNC CNC CNC CK-5112B môže ľahko dokončiť zdrsnenie a povrchovú úpravu, ktorá vykazuje vynikajúce schopnosti spracovania a flexibilitu.
Pracovná základňa je podopretá rolovacou vodiacou koľajnicou, ktorá je ďalším vrcholom CK-5112B CNC jednostlového vertikálneho sústruže v konštrukcii. Valcová vodiaci koľajnica nielen znižuje trenie pohybu, zlepšuje presnosť polohovania a presnosť polohovania opakovaného umiestnenia, ale tiež zaisťuje stabilitu a trvanlivosť obrábacích strojov pri dlhodobej prevádzke. Tento dizajn umožňuje vertikálnym sústruhom CK-5112B CNC na jednomol-stĺpcovom súprave na udržanie extrémne vysokej presnosti a kvality povrchu pri obrábaní komplexných obrobkov v tvare komplexu, uspokojením potrieb priemyselných odvetví, ako je letecký priestor, výroba automobilov a spracovanie foriem pre vysoko presné diely.
