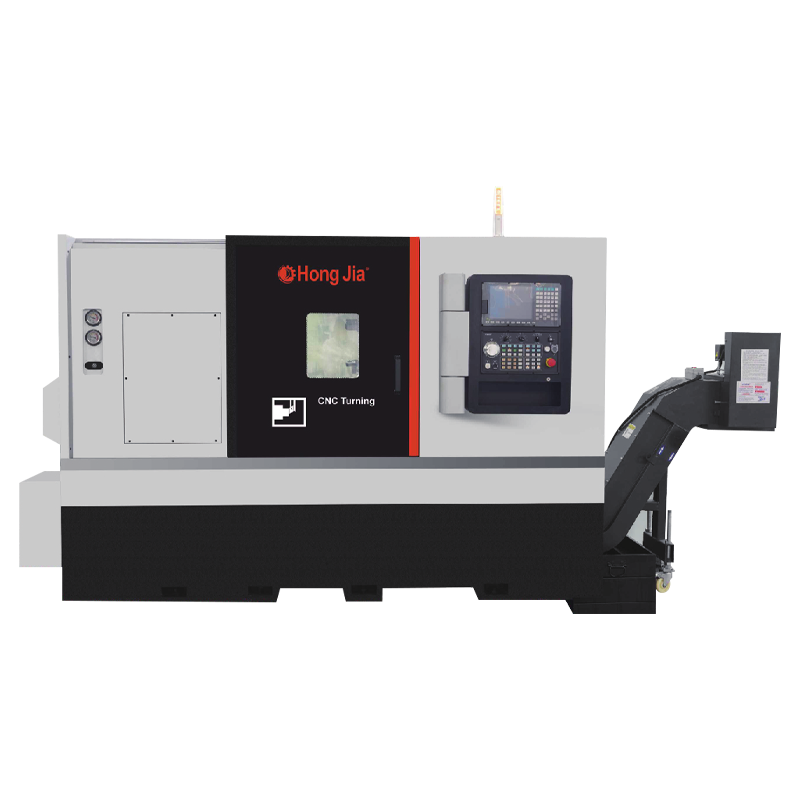

Domov / Výrobky / Vodorovná séria otáčania a mletia CNC / NC110D-Y High Production Horizontal Turn Center NC110D-Y High Production Horizontal Turn Center
Horizontálne sústruženia s vysokým výnosom používajú vysokovýkonné vretená a rezné systémy, ktoré sa dokážu ľahko vyrovnať so spracovaním častí rôznych materiálov a tvarov. Výkonný rezný výkon a stabilná rýchlosť rezania zabezpečujú účinnosť spracovania a kvalitu spracovania. Optimalizované cesty nástrojov a parametre rezania znižujú vibrácie a opotrebenie počas rezania a predĺženie životnosti nástroja.
Presné vodiace koľajnice a polohovacie systémy zabezpečujú počas spracovania vysokú presnosť a stabilitu. Pokročilé senzory a riadiace systémy monitorujú a upravujú parametre spracovania v reálnom čase, aby sa zabezpečila konzistentnosť presnosti spracovania. Spoľahlivé upínacie systémy a príslušenstvo zabezpečujú počas spracovania presnosť stability a presnosti polohovania častí.
Vysoký stupeň automatizácie podporuje rôzne metódy automatizovaného nakladania a vykladania, znižuje manuálny zásah a zvyšuje účinnosť výroby. Optimalizovaná štruktúra strojového náradia a systém rozptylu tepla zaisťujú dlhodobú stabilnú prevádzku, znižujú prestoje a zvýšite celkový výstup.
Výrobné informácie
Siežpracovateľská kapacita
1. Drilling a Boring je možné vykonať
2. Vysoká rigidita základná štruktúra, aby sa dosiahlo ťažké rezanie
3. Vynikajúca schopnosť rezania a stabilná presnosť spracovania na dosiahnutie vysokej výroby
4. Nádrž na chladiace kvapaliny sa používa na ľahké čistenie a rezanie
5. Štandardná kapacita nádrže: 125L

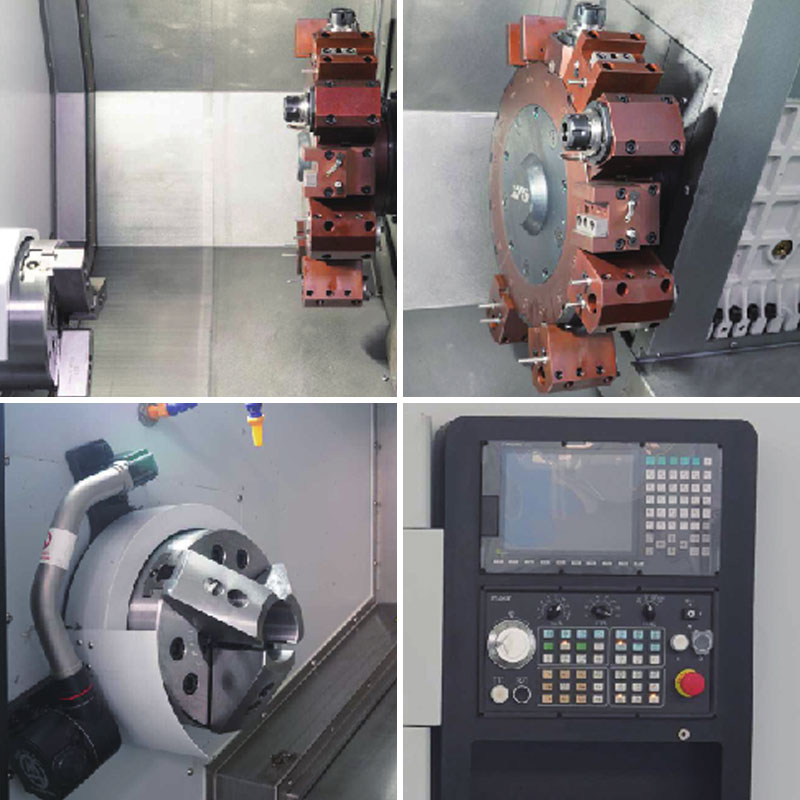

Nástroje strojového nástroja Základná konfigurácia
1. Nová generácia Sytec/22 TB
2. Nová generácia pohonného motora
3. Nová generácia motora s vysokým krútiacim momentom vretena je štandardná
4. Taiwan alebo japonská drôtová koľajnica a skrutka 5. Odema vodná nádrž
6. Stroj na odstraňovanie čipov
7. Tlak oleja tri pazúry
8. Štandard so vstavanou vysokorýchlostnou jednotkovou presnosťou mechanického vretena
Technický parameter
| Položka | Jednotka | NC-110D-y | |
| Max. Otáčanie priemeru postele | mm | Φ750 | |
| Max. obracanie | mm | Φ600 | |
| Max. Dĺžka práce | mm | 700 | |
| Max. Zviazať priemer otvoru | mm | Φ75 | |
| Hlavná os | Vretená nosa | A2-8/11 | |
| Vretená priemerom otvoru | mm | Φ86 | |
| Zúženie vnútorného otvoru vretena | MT-6 | ||
| Držanie kapacity s tromi čawmi | 10 “ | ||
| Vytiahnite akčný formulár | Hydraulický tlak | ||
| Max. rýchlosť | r/min | 2500 minút -1 | |
| Hlavný motor | kw | 15/18.5 | |
| Kŕmenie | Cestovanie osou X | mm | 350 |
| Cestovanie z osi Z | mm | 750 | |
| X/z osi rýchla sa pohybujúca rýchlosť | m/min | 25 | |
| Presnosť | Presnosť umiestnenia (x/z) | mm | ± 0,005 |
| Opakovaná presnosť umiestnenia (x/z) | mm | ± 0,003 | |
| Veža | Číslo nástroja | 12 | |
| Hnacia forma | Servo | ||
| Výška stredu | mm | 100 | |
| TOOLCHANGETIME (T-T) | S | 0.2 | |
| Nudné špecifikácie držiteľa nástroja | mm | 50 | |
| Špecifikácie držiteľa štvorcových nástrojov | mm | 25 | |
| Rýchlosť | r.p/min | 4000 | |
| Motor | Kw | 3.6 | |
| Krútiaci moment | N.M | 15 | |
| Powerhead | Bmt | 55/65 | |
| Osi y | Cestovanie osi y | mm | 150 |
| Moment motora osi y | N.M | 8.4 | |
| Osi y | loptička | 3206 | |
| Formulár na osi y | Obdĺžnikové tvrdé koľajnice / drôtené koľajnice | Obdĺžniková tvrdá koľajnica | |
| Výstraž | Kužeľ rukávu chvosta | MT-5 | |
| Priemer rukávu | mm | Φ80 | |
| Maximálne cestovanie v hornom rukáve | mm | 100 | |
| Bezpečnostný štít | Úplne zatvorené | ||
| Numerický riadiaci systém | Sytec 22TB/ventilátor uc oi-tf | ||
| Váha | Kg | 5350 | |
| Celkové rozmery stroja (LXWXH) | mm | 2980 × 2200 × 1950 | |
Zostať v kontakte
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. sa začala v roku 2006 a bola založená v roku 2018. Nachádza sa v Qianwan New District, Ningbo City, provincia Zhejiang, južné krídlo Číny Yangtze River Delta Economic Zone. Je to podnik špecializujúci sa na výskum, vývoj, výrobu a predaj zariadení na rezanie kovov CNC. Ako Čína NC110D-Y High Production Horizontal Turn Center supplier and custom NC110D-Y High Production Horizontal Turn Center company, So silnou technickou silou a bohatými skúsenosťami v priemysle sa spoločnosť Hongjia CNC zaväzuje poskytovať zákazníkom pokročilé riešenia CNC, ktoré uspokoja potreby zákazníkov v rôznych odvetviach.
Závod
Čo sú správy
-
V dnešnom čoraz konkurenčnejšom priemysle výroby spoločnosti stále náročnejšie požadujú vysoko účinné, vysoké a vysoko integrované riešenia obrábania. Ningbo Hongjia CNC Technology Co., Ltd., profesionálny výrobca vys...
Prečítajte si viac -
Vŕtací a poklepajúci stroj je obrábací nástroj, ktorý kombinuje funkcie vŕtania a poklepania. Používa sa predovšetkým na vŕtanie otvorov a vytváranie vnútorných nití (ťuknutím) v materiáloch, ako sú kov, plast a...
Prečítajte si viac -
1. Prečo preferuje letecký priemysel vodorovné sústruženia ? Gravitačná výhoda: Vyhnite sa deformácii veľkých obrobkov Problémy s vertikálnym otáčaním: Pri spracovaní ťa...
Prečítajte si viac
Priemyselné znalosti
NC110D-Y High Production Horizontal Turn Center: Inovatívna práca Ningbo Hongjia
NC110D-Y High Production Horizontal Turn Center je spoločnosť Ningbo Hongjia CNC Technology Co., aktívnou reakciou na požiadavky moderného výrobného priemyslu na vysokoúčinné a vysoko presné spracovanie. Zariadenie používa vysoko výkonný systém vretena a rezania, ktorý dokáže ľahko zvládnuť úlohy spracovateľských obrobkov rôznych materiálov a tvarov. Jeho výkonná schopnosť rezania a stabilná rýchlosť rezania zabezpečujú dvojité zlepšenie efektívnosti spracovania a kvality spracovania.
Aby sa ďalej zlepšila účinnosť spracovania a regulácia nákladov, horizontálne horizontálne otáčanie NC110D-Y optimalizuje cestu cesty nástroja a parametre rezania v návrhu. Tento inovatívny dizajn účinne znižuje vibrácie a opotrebenie počas procesu rezania, nielen predlžuje životnosť nástroja, ale výrazne zlepšuje povrchovú úpravu opracovaného povrchu. Prostredníctvom presného výpočtu a simulácie sa každá cesta nástroja presne naplánuje, aby sa zabezpečilo, že každé rezanie môže dosiahnuť najlepší účinok, čím sa maximalizuje účinnosť výroby a zároveň zabezpečuje kvalitu.
Pri sledovaní vysokej účinnosti, Ningbo Hongjia CNC Technology Co., Ltd tiež pripisuje dôležitosť presnosti a stability spracovania. NC110D-Y High Production Horizontal Turn Center je vybavené presnými vodiacimi koľajnicami a systémami polohovania, aby sa zabezpečila vysoká presnosť a stabilita počas spracovania. Pokročilé senzory a riadiace systémy monitorujú a upravujú parametre spracovania v reálnom čase, aby sa zabezpečila konzistentnosť presnosti spracovania a udržala mimoriadne vysokú presnosť spracovania aj pri dlhodobej súvislej prevádzke.
Automatizácia je vývojový trend moderného výrobného priemyslu a v tomto ohľade funguje aj horizontálne odbočky NC110D-Y High Production Horizontal Turning Center. Zariadenie podporuje rôzne automatizované metódy upínania a vykladania, čo výrazne znižuje manuálny zásah a výrazne zlepšuje efektívnosť výroby. Automatický systém kŕmenia, ako aj inteligentné zariadenie na odstraňovanie čipov odrážajú hlboký základ Hongjia CNC pri aplikácii automatizačnej technológie.
Aby sa zabezpečilo dlhodobú stabilnú prevádzku zariadenia, horizontálne otáčanie NC110D-Y bolo plne optimalizované z hľadiska štruktúry obrábacích strojov a systému rozptylu tepla. Jeho solídna základná štruktúra a dizajn vysokej tuhosti umožňujú zariadeniu odolávať obrovskému záťaži, ktoré prinesie vysoké rezné operácie, čím sa zabezpečuje stabilita a trvanlivosť spracovania. Optimalizovaný systém rozptylu tepla súčasne účinne riadi kolísanie teploty vo vnútri strojového nástroja, znižuje chybu spracovania spôsobenú tepelnou deformáciou a zaisťuje presnosť strojového stroja pri dlhodobej prevádzke.
Pokiaľ ide o konfiguráciu, horizontálne odbočovacie centrum NC110D-Y tiež demonštruje vynaliezavosť riadiaceho systému Ningbo Hongjia CNC Co., Ltd. Nová generácia SYTEC/22TB riadiaceho systému, pohonného motora novej generácie, motora s vysokým krútiacim vreteným krútiacim momentom a ďalšie štandardné konfigurácie zabezpečujú zvýšenie a spoľahlivosť zariadenia. Okrem toho lineárne koľajnice a olovené skrutky dovážané z Taiwanu alebo Japonska, nezávislé vodné nádrže, automatické dopravníky čipov, hydraulické tromi čašami a vstavané vysokorýchlostné jednotkové mechanické vreciek poskytujú používateľom viac možností na uspokojenie rôznych potrieb spracovania. .
