Zver

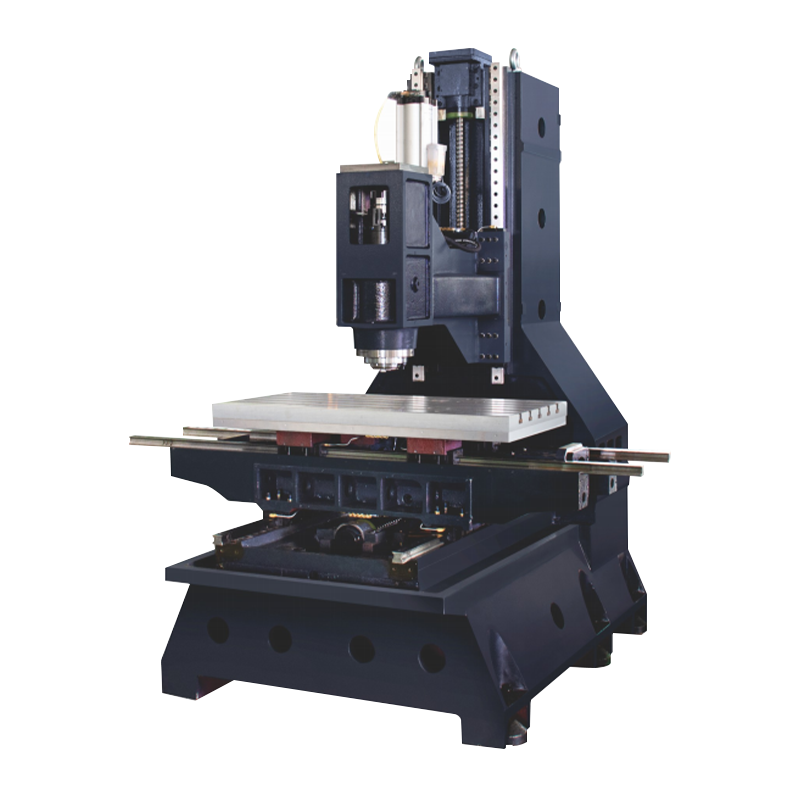

Vertikálne obrábanie je vysoko výkonné CNC obrábkové zariadenie vhodné na presné obrábanie zložitých častí. Prijíma vysoko presný systém guľôčkového a valcovacieho vodiaceho systému na úrovni C3, ktorý je vybavený ložiskami na úrovni P4 a precíznými spojkami SpeedCN, aby sa zabezpečila vysoká tuhosť a presné umiestnenie troch osí. Vybavený vretenom s krátkym nosom SpeedCN a ochranným krytom poskytuje stabilné funkcie výkonu a ochrany rezania. Ovrovkové centrum má tiež plne automatický systém menenia nástroja a voliteľné zariadenie na vyváženie dusíka na zlepšenie účinnosti obrábania a presnosti obrábania. Okrem toho voliteľné vysokorýchlostné vreteno, systém chladiacej vody a zariadenie na vyvažovanie dusíka ďalej zvyšujú jeho výkon pri obrábaní s vysokým zaťažením a vysokou presnosťou.

+ Kontaktujte nás
  • Zver
  • Zver

Výrobné informácie

Hlavné konfigurácie

Tri osi prijímajú loptové skrutky „PMI alebo Hiwin“ alebo „THK“ C3.
Tri osi s „PMI alebo Hiwin“ alebo „THK“ valčekovými sprievodcami.
V6/v7 s „rexroth“ alebo „shangyin“ alebo „yintai“ alebo „thk“ loptové skrutky (os z osi)) valček)
Ložiská triedy P4 pre všetky tri osi
Trojosové „SpeedCn“ spojky
„Speedcn“ krátke nosné vretená
Tri-os „Speedcn“ strážcovia
Objemový olejár
Valce (priame vreteno s posilňovacím valcom)
Nástroje na náradie a nastavovacie nástroje

Voliteľné konfigurácie

BBT40-obrázok120-15000 RPM Priamy typ „Speedcn“ Dlhý nos vretena
BBT40-vedy155-12000RPM Priamy typ „Speedcn“ Krátke nosné vreteno
BT40-24T „Yitai Tool Changer“.
Protiľahlá váha
Vretená vylepšená stredná voda (typ pásu s rotačným kĺbom / priamym typom bez rotačného kĺbu)

Technické parametre

Špecifikácia Jednotka V6 V7 V8 V10 V1270 V1370 V1380 V1570
X/Y/Z Travel mm 600*450*450 700*450*450 800*500*500 1000*600*600 1200*700*700 1300*700*700 1300*800*700 1500*700*700
Plocha mm 700*420 800*420 1000*500 1100*500 1400*700 1400*700 1400*800 1600*700
Maximálny zaťaženie tabuľky kg 250 250 450 450 700 700 700 1100
Vzdialenosť od vretena k stolu mm 135-585 135-585 120-670 120-750 120-820 120-820 120-820 150-850
Vzdialenosť od stredu vretena do povrchu stopy stĺpcov mm 488 488 550 655 770 770 860 800
Tabuľka T mm 14T*3*125 14T*3*125 18T*5*80 18T*5*100 18T*5*125 18T*5*125 18T*5*125 18T*5*125
Vretenové kužeľové diery/priemer r/min BBT40 (ф120) BBT40 (ф120) BT40 (ф155) BT40 (ф155) BT40 (ф155) BT40 (ф155) BT40 (ф155) BT40 (ф155)
Rýchlosť r/min Štandard: 12000 Priama možnosť: 15000 Direct Štandard: 12000 Priama možnosť: 15000 Direct Štandard: 12000 Direct Typ Option: 8000 Typ pásu Opcia: 10000 Typ pásu Opcia: 15000 Priamy typ Štandard: 12000 Direct Typ Option: 8000 Typ pásu Opcia: 10000 Typ pásu Opcia: 15000 Priamy typ Štandard: 8000 Direct
Možnosť: 10000 Typ pásu
Možnosť: 12000 Typ pásu
Možnosť: 15000 Priamy typ
(X/y/z) Rapid Traverse m/min 48 48 48 36 36 36 36 24
Osi os. /mm Žiadna protiváha Žiadna protiváha Žiadna protiváha Možnosť: protiľahlá váha dusíka Možnosť: protiľahlá váha dusíka Možnosť: protiľahlá váha dusíka Možnosť: protiľahlá váha dusíka Možnosť: protiľahlá váha dusíka
Loptička mm štandard XY: 28*16 Single Nut Z: 32*16 Dvojitá orech XZ: 32*16 Dvojité orechy y: 28*16 Single Nuts Xzy: 36*16 Single Nut Xzy: 40*12 Dvojité orechy Xzy: 40*12 Dvojité orechy Xzy: 40*12 Dvojité orechy Xzy: 40*12 Dvojité orechy Xzy: 40*12 Dvojité orechy
mm voliteľný XY: 28*12 Single Nut Z: 32*12 Dvojitá orech XZ: 32*16 Single Nut Y: 28*16 Single Nut
Lineárny sprievodca (šírka lineárneho sprievodcu/počet posúvačov) mm Xy: 30*2 z: 35*2 Xy: 30*2 z: 35*2 XYZ: 35*2 X: 35*2 yz: 45*2 XZ: 45*3 Y: 45*2 XZ: 45*3 Y: 45*2 XZ: 45*3 Y: 45*2 XZ: 45*3 Y: 45*2 (4 koľajnice)
Váha kg Asi 2700 Približne 2750 Približne 3100 Približne 3800 Približne 4800 Približne 5000 Približne 5200 Približne 6000
PREV: 1165a vysoké rýchlosti a vysoké presné centrum pre obrábanie ťažkostí
NEXT: Centrum obrábania dvojitého stĺpca

Odporúčané výrobky

Zostať v kontakte

+ SUBMIT
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. sa začala v roku 2006 a bola založená v roku 2018. Nachádza sa v Qianwan New District, Ningbo City, provincia Zhejiang, južné krídlo Číny Yangtze River Delta Economic Zone. Je to podnik špecializujúci sa na výskum, vývoj, výrobu a predaj zariadení na rezanie kovov CNC. Ako Čína Zver supplier and custom Zver company, So silnou technickou silou a bohatými skúsenosťami v priemysle sa spoločnosť Hongjia CNC zaväzuje poskytovať zákazníkom pokročilé riešenia CNC, ktoré uspokoja potreby zákazníkov v rôznych odvetviach.
Závod
  • Vzhľad výroby
  • Vzhľad výroby
  • Vybavenie
  • Vybavenie
  • Vybavenie
  • Vybavenie
  • Vybavenie
Čo sú správy
Priemyselné znalosti

Vertikálne obrábanie: inteligentný nástroj pre presnú výrobu

Vertikálne obrábanie , ako vysoko výkonné spracovateľské zariadenie CNC, je obzvlášť vhodné na presné spracovanie zložitých častí. Integruje nielen podstatu modernej technológie CNC, ale tiež zaisťuje vysokú stabilitu a vysokú presnosť procesu spracovania prostredníctvom optimalizovanej konfigurácie série presných komponentov. Vertikálne obrábanie, ktoré vyrába spoločnosť Ningbo Hongjia CNC Technology Co., Ltd prijíma vysoko presné guľôčkové skrutky na úrovni C3 na úrovni C3. Táto konfigurácia výrazne zlepšuje rigiditu a presnosť polohovania trojosového zariadenia strojového stroja. Zároveň, s ložiskami na úrovni P4 a presnými spojkami SpeedCN, sa zabezpečuje stabilita a presnosť procesu spracovania, čím sa poskytuje solídny základ pre vysoko presné spracovanie.

Základné komponenty: duálna záruka kvality a technológie
Pri výbere základných komponentov trvá Hongjia CNC na používaní špičkových značiek v priemysle, ako sú napríklad loptové skrutky na úrovni C3 z PMI, Hiwin alebo THK, a valivé vodiace sprievodky z tej istej značky, aby sa zabezpečilo vysoký presný pohyb strojového stroja v smere trojosových smerov. Najmä pre os Z je séria V6/V7 vybavená guľovými skrutkami a vodiacimi valcami od spoločnosti Rexroth, Hiwin, Yintai alebo THK, čo ďalej zvyšuje kapacitu nosa a stabilitu stroja. Všetky tri osi používajú ložiská na úrovni P4 v kombinácii s precíznými spojkami značky SpeedCN, ktoré účinne znižujú chyby prenosu a zlepšujú účinnosť spracovania.

Efektívne spracovanie: Stabilný výkon a ochrana sú rovnako dôležité
Aby sa zabezpečilo stabilný a efektívny výkon rezania, je vertikálne obrábanie Hongjia CNC vybavené vretienkami s krátkym nosom SpeedCN. Jeho dizajn nielen optimalizuje prenos reznej sily, ale tiež účinne zabraňuje poškodeniu vretena na zvyšky generovaných počas procesu rezania cez ochranný kryt, čím sa predlžuje životnosť zariadenia. Vstavaný plne automatický systém nástrojov stroja navyše výrazne zlepšuje účinnosť spracovania a voliteľné vyváženie dusíka ďalej vyvažuje dynamické zaťaženie v pohybe vretena, takže môže udržiavať vynikajúci výkon pri vysokých a vysoko presných spracovateľských úlohách.

Flexibilná konfigurácia: spĺňajte rôzne potreby spracovania
S cieľom uspokojiť špecifické potreby rôznych zákazníkov poskytuje vertikálne obrábanie Hongjia CNC množstvo voliteľných konfigurácií. Napríklad zákazníci si môžu zvoliť BBT40-v Boh120-15000RPM priameho typu rýchleho vretena s dlhým nosom alebo BBT40-v Boh155-12000RPM vreteno s krátkym nosom SpeedCN, aby sa splnili požiadavky rôznych materiálov a problémov so spracovaním. Zároveň menič nástrojov značky Yitai 24T s rýchlymi a presnými charakteristikami poskytuje ďalšiu silnú podporu pre zlepšenie efektívnosti spracovania. V prípade aplikácií, ktoré si vyžadujú vyššiu presnosť a stabilitu, si môžete tiež zvoliť systém protizávažia dusíka a upgradovať na centrálny systém chladenia vody (rozdelený na priame typy s rotačnými spojmi a bez rotačných spojov). Tieto konfigurácie ďalej zvyšujú výkon stroja v prostrediach s vysokým obsahom spracovania s vysokým zaťažením.
