CK6150 High-výkonný CNC vodorovný sústruh
Sústruhový sústruhový sústruh
Horizontálny sústruh CK6150 CNC má vlastnosti vysokej presnosti, vysokej energie, vysokej tuhosti atď. Jej hlavné časti a štruktúra sú optimálne navrhnuté, čo je prvou voľbou vybavenia na obrábanie hriadeľov, diskov, puzdier, špeciálne tvarovaných povrchov a obrobkov typu.
GSK980TB3/HUAZHONG 808 CNC Systém a all-digitálny AC Servo Systém, X, os z sú polo-zatvorené ovládacie prvky, loptové skrutky pomocou presných skrutiek lopty C3, elektrické komponenty sa dovážajú alebo sú dovážané alebo domáce známe značky, v súlade s CE alebo domácimi certifikáciami 3C. Stroj je vybavený vertikálnym držiteľom nástroja CNC so štvorstupnou stanicou v Číne, ktorá má vlastnosti presnosti vysokej polohy, vysokej sily a dobrého anti-vibračného výkonu.
Pred odchodom z továrne sa obrábané obrábacie náradie skontrolujú v prísnom v súlade s postupmi inšpekcií. Každý stroj na výrobu strojového stroja prijíma laserový interferometer na kontrolu presnosti polohovania osí X a Z a opakovateľnosti presnosti polohovania, aby sa zabezpečila ich stabilita a spoľahlivosť.
Výrobné informácie
Výhody obrábacích strojov
1. Veliteľ a posteľ stroja stroja. Zadné konanie. Celý stroj prijíma laserový interferometer na kontrolu, ktorý môže účinne zaručiť presnosť polohovania osi Z a os x, presnosť polohovania opakovaného polohy, odporu a stabilitu stroja.
2. Spravodič je vyrobený z vysoko pevnej liatinovej liatiny so špeciálnymi materiálmi medi a chrómu a sprievodca lôžkom je uhasený do hĺbky 3 mm, čo účinne zlepšuje odolnosť proti opotrebeniu a stabilitu strojového stroja.
3. Spravodič prijíma centralizované mazanie a vreteník sa šíri s núteným mazaním, ktoré zaisťuje charakteristiky čistoty a rozptylu tepla v rámci vrazu v reakcii na horúce počasie na juhu a účinne predlžuje služobnú životnosť ložiskov a prevodových stupňov.
4. Vreteno strojovňa prijíma Harbin Leses, vretenú priechodu 82 mm a prevodové zariadenia strojov s presnosťou na mletie, efektívne zlepšuje tvrdosť ozubenia a znižuje hluk strojového stroja.
5. Stroj prijíma loptové skrutky hanjiangu, loptové skrutky z osi Z a skrutky s guľôčkami na osi X s ťahovou štruktúrou, čo zlepšuje presnosť obrábania obrobku vonkajšieho kruhu a veľkosti vnútorného otvoru.
6. Stroj prijíma držiak elektrického náradia bez štvorčlennej stanice. Veľkosť drieku nástroja: 25x25 mm.
7. Elektrické spotrebiče značky Delixi

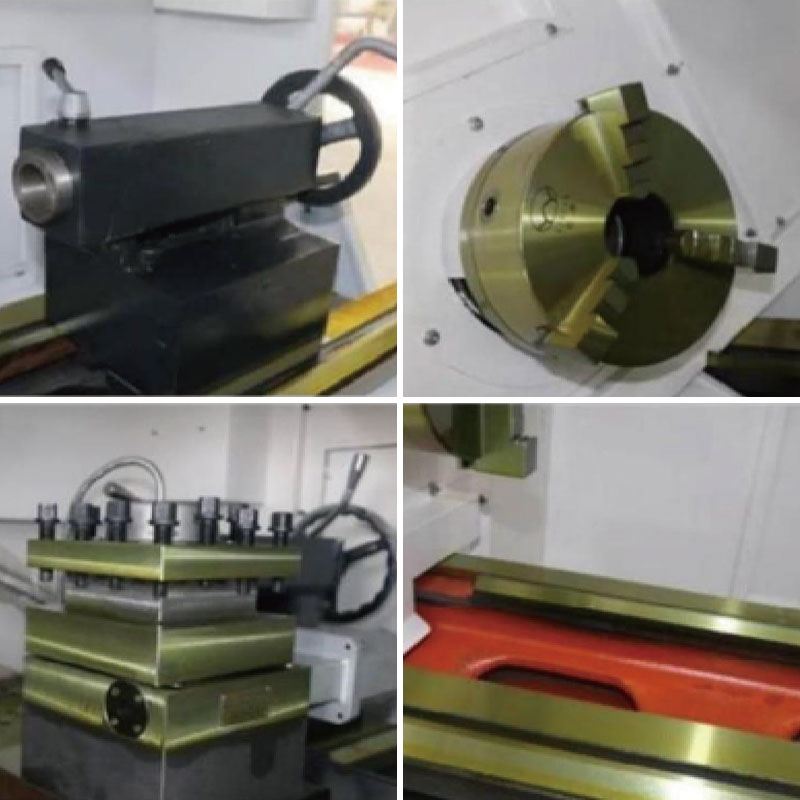

Numerický riadiaci nástroj odpočinok
Držiteľ nástrojov CNC so štvorčlennou stanicou s vysokou presnosťou polohy, stabilitou a spoľahlivosťou, širokou škálou aplikácií, jednoduchou štruktúrou, ľahkou údržbou atď.
Návrh konštrukcie stroja plne zohľadňuje tuhosť, kapacitu ložiska a príjemnosť používania. Metóda zdvihu je manuálna.
Stroj je vybavený manuálom s 250 mm, tromi čaw Chuck.
Wenchang (Sanhe) Vertikálny držiak nástrojov CNC 4-polohy sa vyznačuje vysokou presnosťou polohy, stabilitou a spoľahlivosťou, širokou škálou aplikácií, jednoduchej štruktúry a ľahkej údržby.
Prijatá štruktúra plochej postele, formovanie živicového piesku, vysoko kvalitné liatinové odlievanie, vodiacu koľajnicu prijíma stredne frekvenčné ochladenie a proces plastového lišta, ktorý má dobrý odpor oderu a udržanie presnosti.
Technický parameter
| Položka | Jednotka | CK6150 |
| Maximálny priemer otáčania na posteli | mm | Φ500 |
| Maximálny priemer otáčania na držiaku nástroja | mm | Φ290 |
| Maximálna dĺžka obrobku medzi dvoma centrami | mm | 1000 |
| Vretená priemerom otvoru | mm | 82 |
| Rozsah rýchlosti vretena | r/min | 150-1600 Varubte rýchlosť s nezávislým vretenom alebo tromi prevodmi |
| Typ konca vretena | ISO (GB) A2-8 | |
| Sfindly predný kužeľový otvor | päť Mohs | |
| Napájanie motora | 7.5 | |
| Forma motora vretena | Konverzia frekvencie | |
| Numerický riadiaci nástroj odpočinok | Vertikálna stanica | |
| Veľkosť drieku | mm | 25x25 |
| Držiak nástroja Opakovaná presnosť umiestnenia | ± 0,01 " | |
| Cestovanie osou X | mm | 310 mm |
| Cestovanie z osi Z | mm | 1 000 mm |
| Rýchla pohybová rýchlosť | mm/min | X: 6000 Z: 8000 |
| Kŕmny rozsah | mm/min | X: 1 ~ 2000 Z: 1 ~ 2000 |
| Jednotka minimálneho nastavenia | mm | 0.001 |
| Priemer rukávu chvosta | mm | Φ65 |
| Štrk na rukáv | mm | 150 |
| Zubažné rukáčky | päť Mohs | |
| Chladiaci motor | W | 90 |
| Chladiaca čerpadlo | m | 5 |
| Tok chladiaceho čerpadla | L/min | 25 |
| Zdroj energie | 380 V ± 10%, 50 Hz ± 1% trojfázový AC | |
| Okolitá teplota | ℃ | 0-40 |
| Relatívna vlhkosť | % | ≤92 |
| Celkové rozmery stroja (LXWXH) | mm | 2450x1510x1840 |
| Váha | Kg | 2150 |
