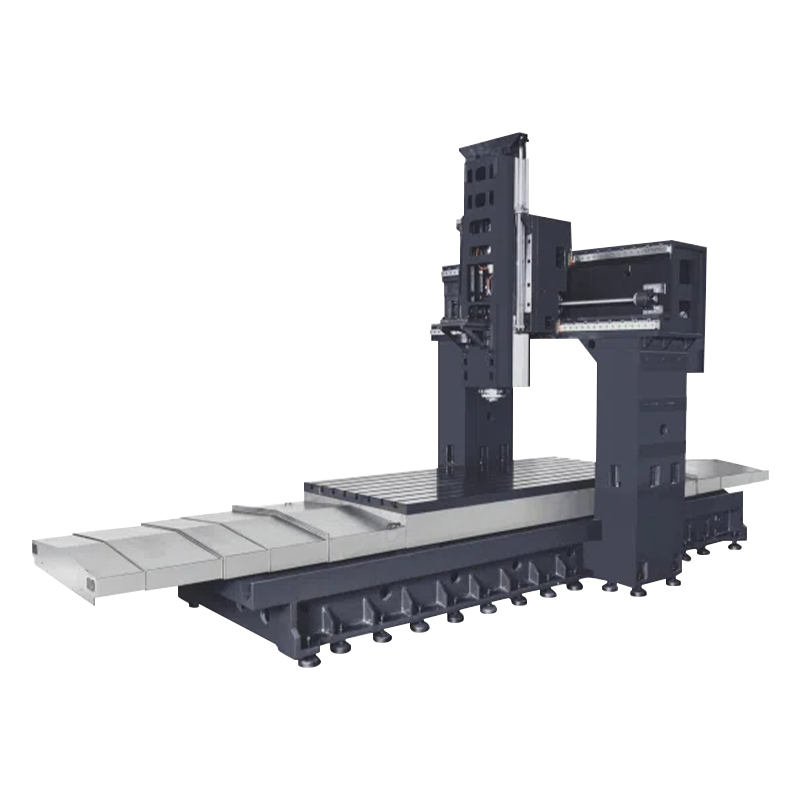

Centrum obrábania dvojitého stĺpca
Stroje vŕtania a poklepávania používajú vysoko kvalitné konfigurácie, ako napríklad „Gintech PMI“, „Shangyin Hiwin“ alebo „THK“ C3-Trase Gall Gual Screts, Ložiská na úrovni P4, „SpeedCN“ vretienky s priamymi jednotkami BT30-21T Rotary Servo Servo, zabezpečujúc výsledky spracovania s vysokou pravdepodobnosťou. Vďaka voliteľným konfiguráciám, ako sú vysokorýchlostné vreteny BBT30 a väčšie časopisy nástrojov, robia stroje užitočnejšie pri manipulácii s efektívnymi a presnými úlohami vŕtania a poklepaním. V spojení s ochrannými krytmi s úplnými osami, automatickými mazacími systémami a rýchlymi funkciami zmeny nástroja, vŕtacím a poklepajúcimi strojmi nielen zlepšujú účinnosť výroby, ale tiež rozširujú životnosť zariadenia.
Výrobné informácie
Hlavné konfigurácie
| Konfigurácia | Voliteľné konfigurácie | |
| Tónónri osi prijímajú loptové skrutky Class Taiwan vyrobené „Yintai PMMI alebo Shangyin Hivin“. | X na oceľový tanierový plášť, plášť organu osi y | BT40-24T Disc Magazins |
| Tri osi prijímajú taiwan vyrobené „Yintai PMI alebo Shangyin Hivvin“ alebo „THK“ precízne drôtené koľajnice. | Objemový olejový výplň | Časopis Disc BT50-24T |
| Ložiská triedy P4 pre tri osi | Výška stĺpca |
Technické parametre
| Špecifikácia | Jednotka | KS1210 | KS1510 | K1613L | KS1612 | KS2012 |
| X/Y/Z Travel | mm | 1200*1000*500 | 1500*1000*500 | 1600*1300*600 | 1600*1200*500 | 2000*1200*500 |
| Veľkosť tabuľky | mm | 1300*900 | 1600*900 | 1700*1200 | 1700*1000 | 2100*1000 |
| Tabuľka T-slot | mm | 5-18*165 | 5-18-165 | 7-22-150 | 6-22-160 | 6-22*160 |
| Zaťaženie tabuľky | T | 2 | 2.5 | 3 | 2 | 3 |
| Šírka portálu | mm | 1050 | 1050 | 1400 | 1200 | 1200 |
| Tabuľka na spodok stĺpca | mm | 770 | 770 | 870 | 750 | 750 |
| Osi os. | / | Možnosť: protiľahlá váha dusíka | Možnosť: protiľahlá váha dusíka | Možnosť: protiľahlá váha dusíka | Možnosť: protiľahlá váha dusíka | Možnosť: protiľahlá váha dusíka |
| Špecifikácia vretena | / | Možnosť: BBT40-150-12000/BBT40-médium 150-15000/HSK63-15000 | ||||
| Metóda prenosu vretena | / | Priame pripojenie | ||||
| Špecifikácia koľajnice (šírka/počet snímok) | / | XY valček 45*4/z valček 45*6 | X: valček 45*6/y: valček 45*4/z: valček 45*6 | XY: 45 Ball, X: R50*16 Y: R40*12, Z: R40*10 | Osi y 45#gon korálky. | |
| Špecifikácia skrutiek | mm | XYZ: R40*10 | X: r50*10/yz: r40*10 | XYZ: R50*10 | X: R50*16 Y: R40*12, Z: R40*10 | X: R50*16, Y: R40*12 Z: R40*10 |
| Váha optického stroja | T | 7.2 | 8.2 | 11 | 7 | 8.5 |
| Metóda spojenia s tromi osami | / | Priamy typ | Priamy typ | Priamy typ | Priamy typ | Priamy typ |
| Rýchly priechod | m/min | X: 15/yz: 18 | X: 10/yz: 18 | X: 15/yz: 18 | XYZ: 20 | X20/yz: 20 |
| Trojosový pomer redukcie servo | / | 1: 1 | 1: 1 | 1: 1 | 1: 1 | 1: 1 |
| Odporúčaný krútiaci moment | N.M | XYZ: 22.5 | X: 28,4/yz: 22,5 | X: 28,4/yz: 22,5 | XYZ: 22 | X: 37/yz: 22 |
| Vzdialenosť od vretena k stolu | mm | 200-700 | 200-700 | 200-800 | 180-680 | 180-680 |
| Dimenzia optického stroja | mm | 3050*2100*2700 | 3650*2100*2700 | 4150*2550*2850 | 4050*2250*2700 | 5250*2250*2700 |
Zostať v kontakte
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. sa začala v roku 2006 a bola založená v roku 2018. Nachádza sa v Qianwan New District, Ningbo City, provincia Zhejiang, južné krídlo Číny Yangtze River Delta Economic Zone. Je to podnik špecializujúci sa na výskum, vývoj, výrobu a predaj zariadení na rezanie kovov CNC. Ako Čína Centrum obrábania dvojitého stĺpca supplier and custom Centrum obrábania dvojitého stĺpca company, So silnou technickou silou a bohatými skúsenosťami v priemysle sa spoločnosť Hongjia CNC zaväzuje poskytovať zákazníkom pokročilé riešenia CNC, ktoré uspokoja potreby zákazníkov v rôznych odvetviach.
Závod
Čo sú správy
-
V dnešnom čoraz konkurenčnejšom priemysle výroby spoločnosti stále náročnejšie požadujú vysoko účinné, vysoké a vysoko integrované riešenia obrábania. Ningbo Hongjia CNC Technology Co., Ltd., profesionálny výrobca vys...
Prečítajte si viac -
Vŕtací a poklepajúci stroj je obrábací nástroj, ktorý kombinuje funkcie vŕtania a poklepania. Používa sa predovšetkým na vŕtanie otvorov a vytváranie vnútorných nití (ťuknutím) v materiáloch, ako sú kov, plast a...
Prečítajte si viac -
1. Prečo preferuje letecký priemysel vodorovné sústruženia ? Gravitačná výhoda: Vyhnite sa deformácii veľkých obrobkov Problémy s vertikálnym otáčaním: Pri spracovaní ťa...
Prečítajte si viac
Priemyselné znalosti
Spoločnosť Ningbo Hongjia CNC Technology Co., Ltd. sa zaviazala poskytovať zákazníkom najpokročilejšie riešenia CNC od svojho založenia, ktorého cieľom je pomôcť podnikom vo všetkých oblastiach života dosiahnuť dvojitý skok v oblasti výroby a kvality výrobkov. Ako profesionálne dodávateľa obrobkových centier s dvojitým stĺpcom a továreň na prispôsobenie, Hongjia CNC hlboko chápe, že v čoraz divokejšej konkurencii na trhu si môže udržať neporaziteľnú pozíciu iba nepretržité inovácie. Preto spoločnosť naďalej zvyšuje investície do výskumu a vývoja a optimalizuje návrh produktu, aby sa zabezpečilo, že každé dodávané centrum obrábania dvojitého stĺpca môže dosiahnuť medzinárodnú vedúcu úroveň.
Centrum obrábania dvojitého stĺpca : Perfektná kombinácia stability a presnosti
Centrum pre obrábanie dvojitého stĺpca preukázalo svoje jedinečné výhody v oblasti veľkého a ťažkého spracovania obrobku s vynikajúcou tuhosťou a stabilitou. Centrum dvojitého stĺpca Ningbo Hongjia CNC je perfektnou interpretáciou tohto konceptu. Táto séria obrábacích strojov prijíma vysoko pevné liatinové lôžko v kombinácii so štruktúrou dvojbodovej štruktúry, ktorá účinne zlepšuje celkovú tuhosť a seizmický odpor strojového stroja a môže si zachovať extrémne vysokú presnosť spracovania aj pri dlhodobých a vysoko intenzívnych operáciách. Tento dizajn zabezpečuje nielen kvalitný výstup obrobku, ale tiež výrazne rozširuje životnosť strojového stroja.
Vysoká konfigurácia vytvára vysokú presnosť
Ningbo Hongjia CNC nikdy neohrozuje výber základných komponentov. Jeho dvojitý stĺpcový obrábkový centrum je vybavené komponentmi najvyššej úrovne, ako napríklad „Gintech PMI“, „Hiwin“ alebo „THK“ na úrovni presných guľôčkových skrutiek na úrovni C3, ktoré zabezpečujú počas pohybu stabilitu a presnosť strojového stroja. Aplikácia presných ložísk na úrovni P4 ďalej ďalej zlepšuje presnosť rotácie a kapacitu strojového stroja na zaťaženie. Okrem toho použitie vretena „SpeedCN“ priameho pohonu v kombinácii s časopisom BT30-21T Rotary Servo Tool Magazine nielen dosahuje rýchlu zmenu nástrojov, ale tiež výrazne zlepšuje efektívnosť a flexibilitu spracovania a uspokojuje potreby komplexného spracovania obrobkov.
Efektívne spracovanie, flexibilná konfigurácia
S cieľom uspokojiť potreby spracovania rôznych zákazníkov poskytuje dvojitý stĺpec Ningbo Hongjia CNC Center Center s dvojitým stĺpcom rôzne voliteľné konfigurácie. Napríklad pridanie vysokorýchlostného vretena BBT30 umožňuje strojnému stroju dobre fungovať pri vysokorýchlostnom rezaní, ktoré je obzvlášť vhodné pre príležitosti s extrémne vysokými rýchlosťami odstraňovania materiálu v odvetviach, ako je letecký a automobilový výrobok. Väčšia knižnica nástrojov robí stroj stroja užitočnejší pri manipulácii s spracovaním viacerých úloh a viacerých odlišností bez toho, aby bolo potrebné často meniť nástroje, čo ďalej zlepšuje efektívnosť výroby.
Ochrana bezpečnosti a inteligentná údržba
Bezpečnosť je predpokladom výroby a Ningbo Hongjia CNC to hlboko chápe. Jeho dvojitý stĺpcový obrábkový centrum má ochranný kryt pokrytý v plnej osi, ktorý účinne zabraňuje strúhaniu tekutín a zvyškov, čím poskytuje bezpečné pracovné prostredie pre operátorov. Vstavaný automatický mazaný systém zároveň zaisťuje dobré mazanie všetkých častí strojového stroja, znižuje opotrebenie a predlžuje životnosť zariadenia. Funkcia rýchlej zmeny nástroja v kombinácii s inteligentnými výzievmi diagnostiky a údržby, robí údržbu zariadenia pohodlnejšia a efektívnejšia a zabezpečuje nepretržitú a stabilnú prevádzku výrobnej linky.
